稱重傳感器根據系統的信號調理部分來總結其故障查找指南
來源：上海自動化儀表有限公司作者：發表時間：2018-09-12 09:12:57【小中大】
我們經常被要求提供故障查找技巧，因此上海自動化儀表股份有限公司為稱重傳感器系統提供了一個簡單的故障查找指南。本文我們討論了系統的信號調理部分并提供了總結。
檢查信號調節器激勵電壓：
如果我們在沒有連接稱重傳感器的情況下測量激勵電壓，我們可以檢查它是否是我們稱重傳感器的正確值。較低的激勵電壓將提供較小的滿量程讀數，但仍應正常工作。較高的激勵電壓可能導致稱重傳感器過熱并改變其特性。（如果我們?nèi)缓鬁y量連接的稱重傳感器的激勵，則可能會顯示其他潛在的問題）。
檢查沒有連接太多的稱重傳感器：
我們還應該確保沒有太多連接的稱重傳感器。通過計算或用萬用表測量來檢查稱重傳感器的總電阻。四個并聯的350Ω稱重傳感器將電阻降至約85Ω。檢查信號調節器的規格，看看最小負載是多少。

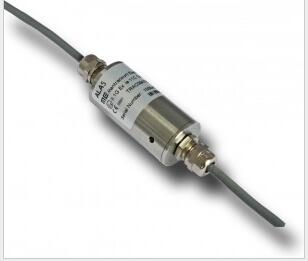

信號輸入信號調節器之間短路以模擬零負載
列表上的下一個檢查是在信號調節器上的輸入之間進行短路。這將模擬零負載并應給出零輸出（增益和偏移分別設置為1和0）。
確保分流校準未激活：
一些信號調節器具有分流校準功能。這會將輸出分流一個固定值，以檢查稱重傳感器，接線和信號調節器的完整性。如果與最后一次分流校準有任何偏差，則需要進一步調查。如果沒有分流卡，那么它將完全弄亂任何真正的讀數。請注意，如果沒有連接稱重傳感器，則不應使用分流器。
檢查六線或四線稱重傳感器和信號調節器：
如果您的6線信號調理器帶有4線稱重傳感器，則必須將信號調理器的感應和激勵端子連接起來。否則將沒有感測輸入，因此沒有信號調節器的參考點。（如果您的6線稱重傳感器帶有4線信號調理器，則值得將感應和激勵聯系起來，因?yàn)檫@會降低整體導線電阻）。
檢查信號調節器的電源是否正確：
檢查信號調節器的輸出是顯示器所需的輸入。一些信號調節器可以輸出幾個需要正確設置的不同協議。
確保極性符合要求：
檢查稱重傳感器的正方向是否符合所需的正讀數。
檢查增益和偏移是否正確設置：
確保正確設置增益和偏移。如有必要，可能需要在此時嘗試重新校準，請參閱相關手冊。根據您的設置，這可能是絕對的噩夢，因此應該作為最后的手段。
所述輸出布線檢查是非常相似的測力傳感器的布線，但將稍微少容易產生噪音。
我在這里討論的大部分主題都非常復雜，我?guī)缀鯖]有涉及到表面。我只是非常簡單地談到了系統的輸出和顯示部分。
綜上所述：
從信號中檢查正確的輸出類型
檢查信號調節器是否有正確的電源。請參閱相關手冊。
稱重傳感器：
檢查接線連接和顏色編碼是否正確；
檢查激勵+/-之間的稱重傳感器電阻；
檢查信號+/-之間的稱重傳感器電阻；
檢查稱重傳感器運動的機械限制；
檢查稱重傳感器是否過載。
布線：
將稱重傳感器和信號調節器之間的距離保持在最??；
保持所有傳感器電纜遠離感性負載；
確保使用雙絞線，屏蔽電纜；
檢查電纜是否已屏蔽，并且僅在一點接地；
測試電纜連續性。
信號調節器：
檢查信號調節器激勵電壓；
檢查沒有連接太多的稱重傳感器；
信號調理器的輸入之間短路以模擬零負載；
確保分流校準未激活；
檢查六線或四線稱重傳感器和信號調節器；
檢查信號調節器的電源是否正確；
從信號調節器檢查正確的輸出類型以顯示；
確保極性符合要求；
檢查增益和偏移是否正確設置。
