QFH空氣過濾減壓器
產品說明： QFH空氣過濾減壓器是氣動儀表輔助單元。它將來自空壓機的氣源進行過濾凈化，并能調至所需的壓力值進行穩壓，為各類氣動儀表提供氣源壓力。 一、主要技術參數和性能1.產品執行
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
QFH空氣過濾減壓器是氣動儀表輔助單元。它將來自空壓機的氣源進行過濾凈化，并能調至所需的壓力值進行穩壓，為各類氣動儀表提供氣源壓力。
一、主要技術參數和性能
1.產品執行行業標準，代號:JB/T9254
2.主要技術參數、性能指標（見表1）
表1
|
型號 項目 |
QFH-111 |
QFH-211 |
QFH-212 |
QFH-213 |
QFH-221 |
QFH-222 |
QFH-223 |
QFH-241 |
QFH-261 |
|
氣源壓力 MPa |
0.3~0.7 |
0.4~0.7 |
0.5~1.0 |
0.7~1.0 |
|||||
|
最大輸出壓力 MPa |
0.16 |
0.25 |
0.4 |
0.6 |
|||||
|
最大輸出流量 Nm²/h |
3 |
12 |
40 |
3 |
12 |
40 |
3 |
||
|
壓力特性 |
≤1.5% |
||||||||
|
流量特性 |
≤7% |
||||||||
|
耗氣量L/h |
150 |
250 |
300 |
250 |
350 |
450 |
400 |
500 |
|
|
重量 kg |
1.0 |
1.1 |
2.8 |
4.2 |
1.1 |
2.8 |
4.3 |
1.1 |
1.1 |
3.接口、環境條件（見表2）
表2
|
型號 項目 |
QFH-111 |
QFH-211 |
QFH-212 |
QFH-213 |
QFH-221 |
QFH-222 |
QFH-223 |
QFH-241 |
QFH-261 |
|
接管內螺紋 |
M10×1 |
G1/ |
G3/ |
M10×1 |
G1/2:” |
G3/ |
M10×1 |
||
|
外形尺寸 Φ×H |
Φ70×165 |
Φ70×165 |
Φ70×225 |
Φ70×240 |
Φ70×165 |
Φ70×225 |
Φ70×240 |
Φ70×165 |
Φ70×165 |
|
過濾元件微孔名義孔徑 |
40~60um |
||||||||
|
使用環境溫度℃ |
-25~55 |
||||||||
|
相對濕度% |
5~95 |
||||||||

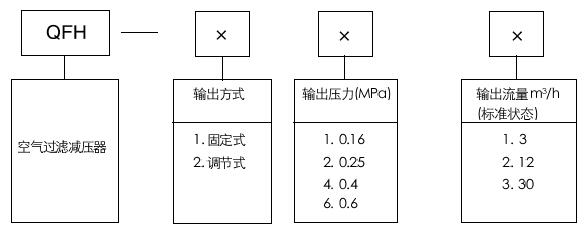

二、產品型號編制說明

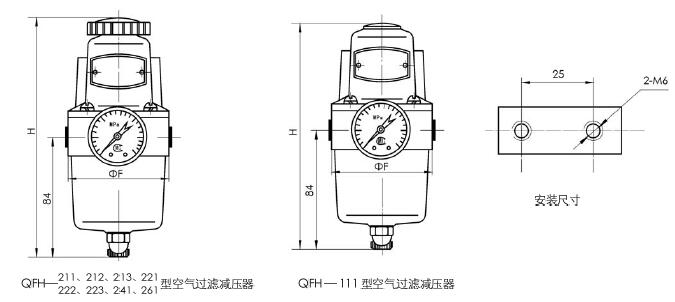

三、外形和安裝尺寸(見下圖)
