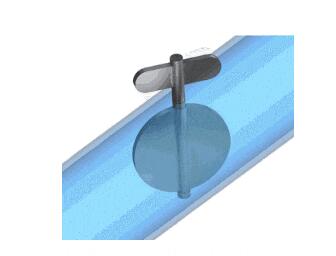

上海自動化儀表有限公司蝶閥是一種可用于隔離或調節流量的閥門。關閉機制采用磁盤的形式。操作類似于球閥的操作，允許快速關閉。蝶閥通常是有利的，因為它們的成本低于其他閥門設計并且重量更輕，這意味著需要更少的支撐。盤位于管的中心，穿過盤是連接到閥外側的致動器的桿。旋轉致動器使盤平行或垂直于流動。與球閥不同，盤總是存在于流動中，因此無論閥門位置如何，總是在流動中引起壓降。

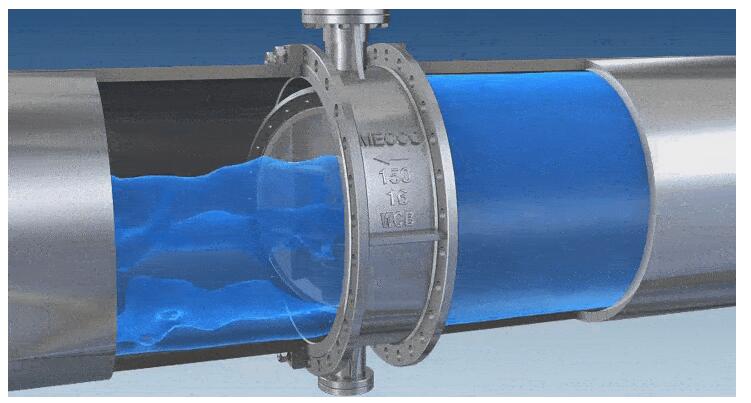

      上海自動化儀表有限公司蝶閥來自一系列稱為角行程閥門的閥門。在操作中，當盤旋轉四分之一圈時，閥門完全打開或關閉。“蝴蝶”是安裝在桿上的金屬盤。當閥門關閉時，轉動盤片使其完全阻擋通道。當閥門完全打開時，圓盤旋轉四分之一圈，這樣就可以使流體幾乎不受限制地通過。閥門也可以逐漸打開以節流。上海自動化儀表有限公司蝶閥由連接在軸上的圓盤組成，軸上帶有便于旋轉的軸承。這些被認為是高回收閥，因為只有盤阻塞閥門流動路徑。流量相對較高，閥門上的壓降相對較低。蝶閥用于限制節流，不需要緊密關閉。當完全打開時，蝴蝶產生很小的湍流或流動阻力。



      最佳控制：線性，等百分比

推薦用途：

      完全開放/關閉或節流服務

      頻繁操作

      最小的流體捕獲在線

      需要小壓降的應用

好處：

      低成本和維護

      大容量

      良好的流量控制

      壓降低

缺點：

      控制所需的高扭矩

      在較低的流量下容易產生氣穴現象

      缺乏清潔度和無法處理漿料應用。

      通常不被評定為氣泡密封，并且盤桿周圍的空腔和泄漏路徑是流體和漿料的潛在夾帶物。然而，一些符合ASME VI級泄漏額定值的高性能蝶閥可根據需要提供。

應用：

      最經濟的化學服務，水處理和消防系統的大型生產線。一般尺寸為2“至48”，但某些制造商可提供高達96“的尺寸。

      由于采用閥門設計，與大多數閥門類型相比具有較小的面對面尺寸和較低的重量，蝶閥是較大管道尺寸（即8“及以上）的經濟選擇。

      上海自動化儀表有限公司蝶閥符合ASME面對面尺寸和壓力等級。無論制造商如何，這使得閥門可以很容易地進行在線改裝大多數制造商遵守的ASME壓力等級包括150,300和600＃，最大壓力為1500 psi。
