XCJ系列大型長圖自動平衡記錄（調節）儀

產品說明： XCJ系列大型長圖自動平衡記錄（調節）儀配用一定的變送器，可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行自動測量，指示和記錄

質量穩定：實行全過程質量監控，細致入微，全方位檢測！

真品保證：正品保障，防偽標志

交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

全國咨詢熱線：

021-56725115

立即采購

產品說明

XCJ系列大型長圖自動平衡記錄（調節）儀配用一定的變送器，可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行自動測量，指示和記錄。

●本系列儀表品種齊全，有單筆、雙筆、多點各種類型的附加裝置。儀表具有滿行程時間快，靈敏度高的優點。

●記錄紙速度，可在30～1200mm/h的范圍內選擇；記錄紙可見長度達200mm。

●采用塑料筆尖，使用方便，劃線流利；多儀表分色或字符打印，便于識別。

●儀表采用組合裝配結構，便于維護和檢修。

□主要技術指標

電源：220V　50Hz 允許電壓變動：10%~-15%

工作環境條件：溫度：0～50℃

　　　　　　　相對濕度：10﹪～90﹪

指示基本誤差：±0.5%

記錄基本誤差：±1.0%

回差：0.25%

消耗功率：?jiǎn)喂P、多點儀表＜40W

　　　　　雙筆儀表＜80W

標尺刻度長：250mm

重量：?jiǎn)喂P、多點儀表＜26kg

雙筆儀表＜32kg

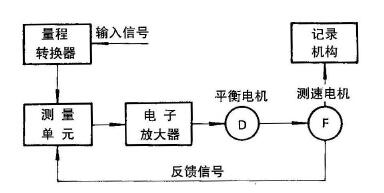

□工作原理

工作原理

□型號表示

□□□□□—□□□□

□產品類型	X)顯示儀表
□產品名稱	W)電位差計 Q)平衡電橋
□□產品特征	CJ)大型長圖
□記錄、調節形式	1)單筆、劃線 2)雙筆、劃線 3)多點打印 4)帶自動PID調節裝置
□□□□附加裝置名稱	00)無附加裝置 01)帶表面定值電接點 01C)表面定值電接點裝置（溫差電橋） 02)帶表內定值電接點 05)帶量程擴展 07)自動變速和自動起停 14)多點各定值

□型號規格

本系列儀表，配各種附加裝置，不僅對被測信號進行自動測量、指示和記錄，還能實現自動控制和調節。

型號規格如下：

型號	記錄點數及其附加裝置	規格

XWCJ-100 XQCJ-100	單筆	全行程時間2.5s或5s 記錄紙速度：30,60,120,300,600,1200或 300,600,1200,3000,6000,12000mm/h

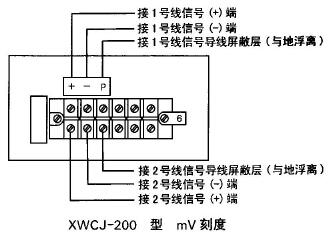

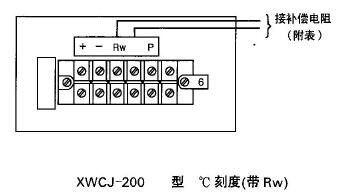

XWCJ-200 XQCJ-200	雙筆

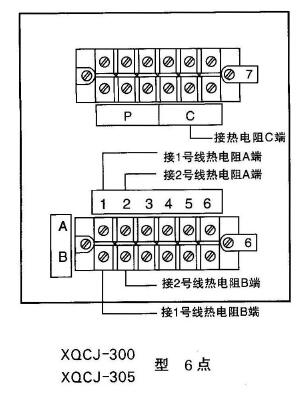

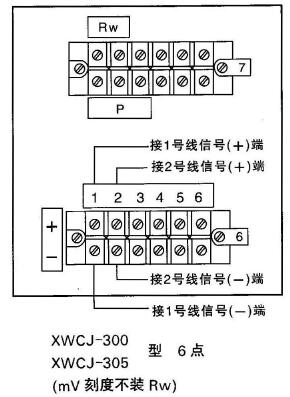

XWCJ-300 XQCJ-300	6點、12點	全行程時間2.5s 打印周期5s 記錄紙速度：30,60，120，300,600,1200mm/h


XWCJ-101 XQCJ-101	單筆帶表面值	全行程時間5s 記錄紙速度：30,60,120,300，600, 1200mm/h（打印周期10s) 設定范圍為標尺的5%-95%

XWCJ-301 XQCJ-301	6,12點帶表面定值


XWCJ-102 XQCJ-102	單筆帶表面定值	全行程時間5s 記錄紙速度：30,60,120,300,600, 1200mm/h(打印周期10s）帶接點2個，特殊定貨可帶1-4個雙筆儀表：主筆帶接點，副筆不帶接點，或主、副筆均帶接點，多點儀表只帶二個接點。

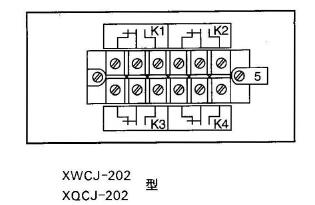

XWCJ-202 XQCJ-202	雙筆帶表面定值

XWCJ-302 XQCJ-302	6,12點帶表面定值


XWCJ-314 XQCJ-314	6、12點帶多點 各定值調節與報警裝置	全行程時間5s 打印周期：10s 記錄紙速度：30,60,120,300,600,1200mm/h 能對每一點參數可以任意定值。定值范圍為標尺的5%-95%，儀表還帶JD-106型繼電箱，6點儀表一只，12點儀表二只。

型號	記錄點數及其附加裝置	規格

XWCJ-105	單筆帶量程擴展	全行程時間5s 多點打印周期10s 記錄紙速度:30,60,120,300,600,1200mm/h

XWCJ-305	6、12點帶量程擴展

XWCJ-400 XQCJ-400	單筆帶電動PID調節 裝置	全行程時間2.5s 記錄紙速度：30,60,120,300,600,1200，mm/h 表內裝有“定值、比例、程序”等開關，適合不同自動控制，可與TCA-100型程序信號設定儀配用

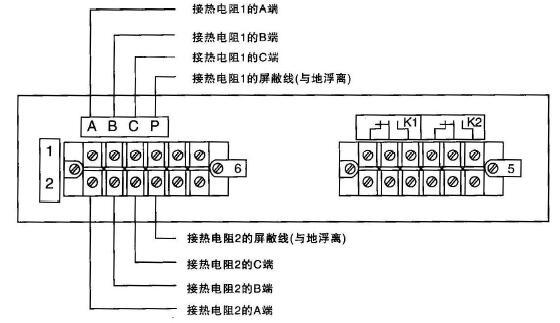

XQCJ-101C	單筆表面定值電接點裝置（溫差電橋）	全行程時間5s 記錄紙速度：30,60,120,300,600,1200mm/h 儀表指示基本誤差為±1%，回差為0.5%，設定精度為±1%。接點容量，DC 30V 0.5A AC 220V 1A(電阻性）其余同基型。接點數為2個。

●JD-106型繼電器箱斷

電源：220V 50HZ

工作環境條件：溫度：0~50℃. 允許電壓變動：10%~-15%

相對濕度：10%~90%RH

輸出接點容量：AC 220V 1A(電阻性)

消耗功率：<10W

外形尺寸：380×175×115mm(長×寬×高)

重量：<7kg

□測量范圍

●電位差計的分度和測量范圍

傳感器種類	分度號	測量范圍
鎳鉻-康銅	E	0-300℃
		0-400℃
		0-600℃
		0-800℃
		200-600℃
		400-800℃
鎳鉻-鎳硅	K	0-600℃
		0-800℃
		0-1000℃
		0-1200℃
		0-1300℃
		400-800℃
		500-1000℃
		600-1200℃
鉑銠10-鉑	S	0-1400℃
		0-1600℃
		600-1600℃
		1200-1800℃
		1100-1300℃
		1430-1530℃
		1300-1800℃
鉑銠30-鉑銠6	B	0-1600℃
		0-1800℃
		1300-1800℃
透鏡式輻射傳感器	F1	400-1000℃
	F1	600-1200℃
	F2	700-1400℃
		900-1400℃
		900-1800℃
		1100-2000℃
		1200-1800℃
直流電動勢	mV	0-10
		0-20
		0-50
		0-100
		‐5-5
		‐10-10
		‐50-50
		‐100-100
		‐1-4
		1‐5
		‐0.5-9.5
直流電流	mA	0-10
直流電流	mA	4‐20

●平衡電橋的分度和測量范圍

傳感器種類	分度號	測量范圍℃
銅熱電阻	Cu50 (R0=50Ω) Cu100 (R0=100Ω)	0-50
		0-100
		0-150
		‐50-50
		‐50-100
鉑熱電阻	PT100 （R0=100Ω	0-50
		0-100
		0-150
		0-200
		0-300
		0-400
		0-500
		200-400
		200-500
		‐50-50
		‐50-100
		‐100-50
		‐100-100
		‐150-150
		‐200-50
		‐200-500
