潛水式稱重傳感器大大降低了大型潮汐渦輪機的設計成本
來源：上海自動化儀表有限公司作者：發表時間：2018-09-29 09:23:48【小中大】
目的 - 評估替代大型潮汐渦輪設計的性能
圖：潮汐渦輪試驗臺使用潛水式稱重傳感器測量最先進的試驗罐中的扭矩和推力
行業：
海洋；
水電；
再生能源。
使用產品：
潛水式稱重傳感器 + 10米PUR電纜；
微型稱重傳感器。
當前直徑大于15米的潮汐渦輪機設計中較昂貴的項目之一是轉子葉片。
上海自動化儀表股份有限公司總經理想知道采用低成本方法的性能影響用于制造大型潮汐渦輪轉子。降低轉子葉片制造成本將使這種可再生能源的使用更加經濟和廣泛使用，不僅有利于國內國潮汐能源市場，也有利于發展潮汐能源國家。
解決方案 - 潛水式稱重傳感器
為了評估轉子葉片性能，他們開發了一種潛水式潮汐渦輪機試驗臺，其中包含2個稱重傳感器。待測試的轉子葉片設計與潮汐渦輪機試驗臺相連，并放置在最先進的試驗罐中，該團隊能夠增加罐內的尺寸，流速和湍流水平。第一個稱重傳感器測量扭矩，另一個測量潮汐轉子設計的推力。
應用測量公司的生產總監戴維斯解釋說：“潛水式稱重傳感器非常適合在這種應用中使用，因?yàn)樗鼈兛梢酝耆](méi)10米。”

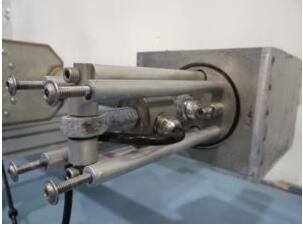

圖：潛水式稱重傳感器配有10米長的PUR電纜，以確保完整的潛水保護
所述稱重傳感器在線潛水負載細胞是低輪廓和非常緊湊的并設計成測量拉伸和壓縮在水下。它們具有IP68防護等級，并使用“O”形圈密封，以確保長期浸沒時的完整性。它們的IP68防護等級和“O”形密封圈使其成為水下或洪水風險區域的理想選擇。潛水式稱重傳感器的容量從0-250N到50kN不等，可根據要求定制容量，螺紋和尺寸，以及在海水，油和其他更具侵蝕性的介質中具有更大浸入深度的版本。
對于這種潛水應用，稱重傳感器配有10米的潛水4芯屏蔽聚氨酯電纜，可在水下完成潛水保護。它們的精度保證在額定容量的±0.15％（典型值為0.05％），可實現精確的推力和扭矩葉片測量，這對于這種可再生能源應用至關重要。
圖：ICA放大器安裝在稱重傳感器內部，可提供高性能模擬輸出。
一個小型ICA6H放大器安裝在兩個潛水式稱重傳感器的主體內。該放大器直徑僅為19毫米，非常適合安裝在稱重傳感器的主體內部。ICA6H放大器用于此應用，因此可以輕松安裝在稱重傳感器內，保持水下測試所需的潛水保護。所述ICA6H力傳感器放大器遞送的高級別±10V直流模擬輸出，用于與它們的數據采集和控制系統中使用。
其他輸出包括0-5Vdc，0-10Vdc或4-20mA，可用于許多數據采集和控制系統。對于數字輸出，可以使用DCell稱重傳感器數字轉換器代替ICA來提供RS485數字輸出。
如果您有想要討論的水下應用程序，請聯系我們上海自動化儀表股份有限公司的技術銷售團隊。
