一、零件和材料

    基礎電路結構部件，如面包板，端子排和跳線等，也被假定為現在可用，只剩下“零件和材料”下列出的項目所特有的部件和材料。

二、學習目標

    （1）如何用萬用表測量電流

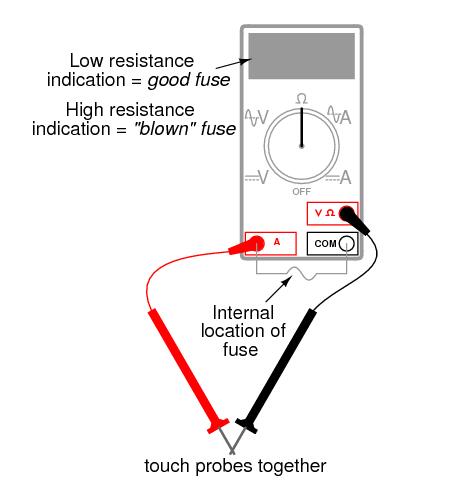

    （2）如何檢查萬用表的內部保險絲

    （3）選擇適當?shù)膬x表范圍

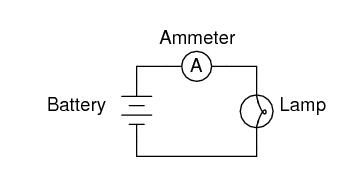

原理圖，示意圖

插圖

說明

    電流是電路中電子“流量”的測量值。它是以安培為單位測量的，簡稱為“Amp”（A）。

    測量電路中電流最常見的方法是斷開電路，并在電路中串聯（串聯）插入“電流表”，以使流經電路的所有電子也必須通過電表。因?yàn)橐赃@種方式測量電流需要將電表制成電路的一部分，所以測量比電壓或電阻更困難。

    某些數字儀表（如圖中所示的單元）具有一個獨立的插孔，用于在測量電流時插入紅色測試導線插頭。其他儀表與大多數廉價的模擬儀表一樣，使用相同的插口來測量電壓，電阻和電流。有關測量電流的詳細信息，請參閱您自己的儀表型號的用戶手冊。

    當電流表與電路串聯時，理想情況下，電流不會流經電壓。換句話說，它的作用非常像一根導線，從一個測試探針到另一個測試探針的阻力非常小。因此，如果電壓源的并聯（跨接端子），電流表將作為短路。如果這樣做，會導致電流激增，從而可能損壞儀表：

    使用跳接線將電池連接到燈，建立一個電池，一個燈電路，并驗證燈在點亮之前與其串聯。然后，斷開任何一點的電路，將測試儀的測試探針連接到斷點的兩點以測量電流。像往常一樣，如果您的儀表是手動測量的，從選擇電流的最高范圍開始，然后將選擇開關移到較低的范圍位置，直到在儀表顯示屏上獲得最強的指示而不超出范圍。如果儀表指示是“向后”（模擬針上的左移或數字顯示上的負讀數），則反向連接測試探頭并重試。當電流表指示正常讀數（不是“倒退”）時，電子正在進入黑色測試導線并退出紅色。這是如何確定使用儀表的電流方向。

    對于6伏電池和小燈，電路電流將在千分之一安培或毫安的范圍內。數字儀表通常在顯示屏的右側顯示一個小寫字母“m”來表示該公制前綴。

    試著在其他地方斷開電路，然后插入電表。你怎么看待測量的電流量？你為什么認為這是？

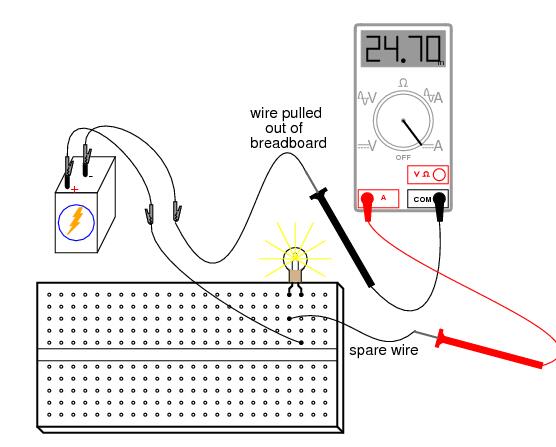

像這樣在面包板上重建電路：

    將電流表連接到面包板電路時，學生經常會感到困惑。如何連接儀表以截取所有電路的電流而不造成短路？一個保證成功的簡單方法是：

    （1）確定您希望測量電流的線路或組件端子。

    （2）將電線或端子從面包板孔中拔出。把它掛在半空中。

    （3）將一根備用電線插入孔中，然后將另一根電線或端子拔出。將電線的另一端懸掛在空中。

    （4）將電流表連接在兩個未連接的導線末端（懸掛在空中的兩個導線末端）之間。您現在（5）可以確定通過最初確定的電線或端子來測量電流。

    再次，按照上面所述的相同的連接程序，通過該電路中的不同導線測量電流。您對這些當前的測量有什么注意？面包板電路中的結果應與自由形式（無電路板）電路中的結果相同。

在端子板上構建相同的電路也會產生類似的結果：

    圖中所示的24.70毫安（24.70毫安）電流值是一個任意數量，對于小型白熾燈是合理的。如果你的電路電流是不同的值，那沒問題，只要電表連接時燈正常工作。當儀表連接到電路時，如果燈不亮，并且儀表記錄的讀數大得多，那么儀表可能會出現短路情況。當儀表連接在電路中時，如果你的燈不亮，并且儀表記錄了零電流，你可能已經把儀表內的保險絲燒斷了。如本節前面所述檢查儀表保險絲的狀況，必要時更換保險絲。
