如何在電子設備測試中優化電路設置？

來源：上海自動化儀表有限公司作者：發表時間：2017-12-13 09:51:14【小中大】

如何在電子設備測試中優化電路設置？

C電路類型

許多人忘記了，當您將儀器添加到您的待測設備（DUT）時，它將成為電路的一部分。選擇錯誤的電路設置會導致意想不到的測量問題。

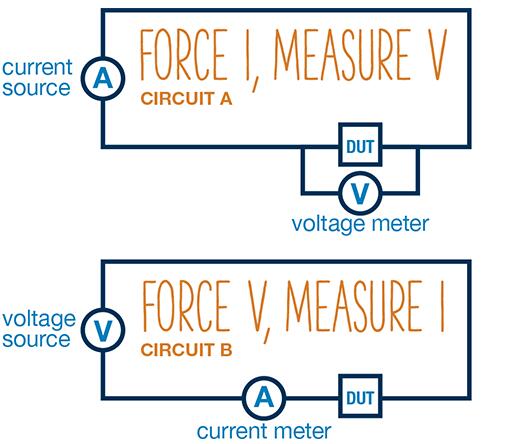

考慮下面的簡單測量電路，其中DUT可以由兩個不同的直流電路表征。在電路A中，電流源和電壓被測量。在電路B中，電壓源，電流被測量。對于大多數DUT電阻，任一電路將給出大致相同的答案。但是這個故事在DUT阻力值的極端變化。

處理極端事件

當DUT電阻非常高時，直接在DUT上測量電壓（如電路A中所示）很困難，因?yàn)榉赜?jì)輸入電阻與DUT電阻并聯。這導致大部分電流通過儀表，減少了DUT電流并導致電壓誤差。

改變設置到電路B解決了這個問題，但可能需要一個非常好的電流表來測量由于高DUT電阻產生的非常低的電流值。在這種情況下，一個實際的解決方案是切換到耦合到鎖定放大器的交流電源，以避免“1 / f”噪聲。

低電阻也會帶來測量挑戰。對于這些器件，電路B需要高電流來將電壓降降至可測量的數量;不幸的是，這最大化了設備的內部加熱，改變了電阻。因此，電路A是低電阻器件的更好選擇。
