高阻表
產品說明：高阻表特性：精度：1.5級環境溫度范圍：-25℃- +55℃外殼防護：按IP42/52耐振動：0.7g前面板尺寸：96x96mm儀表標度尺：白色底黑色刻度如需設定值可劃紅線。儀表安裝：用四個對角支架固定 高
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
高阻表特性：
精度：1.5級
環境溫度范圍：-25℃- +55℃
外殼防護：按IP42/52
耐振動：0.7g
前面板尺寸：96x96mm
儀表標度尺：白色底黑色刻度如需設定值可劃紅線。
儀表安裝：用四個對角支架固定
高阻表產品分類
|
產品型號
|
展開角
|
外型尺寸(A×B×C)
|
開孔尺寸
|
重量
|
備注
|
|
Q96-ZMΩ
|
240°
|
96×96×140
|
92+0.5×92+0.5
|
0.85
|
|
|
Q72-ZMΩ
|
72×72×80
|
68+0.5×68+0.5
|
1.7
|
配附加裝置
|
|
|
Q96-MΩ
|
90°
|
96×96×140
|
92+0.5×92+0.5
|
0.75
|
|
|
Q72-MΩ
|
72×72×80
|
68+0.5×68+0.5
|
1.6
|
配附加裝置
|
高阻表測量范圍
|
高阻表
|
|
|
測量范圍
|
額定電壓
|
|
0-5MΩ
|
100V、127V ﹑220V、380V、400V、440V380V(經380/100V或380/127V.P.T接入)
|

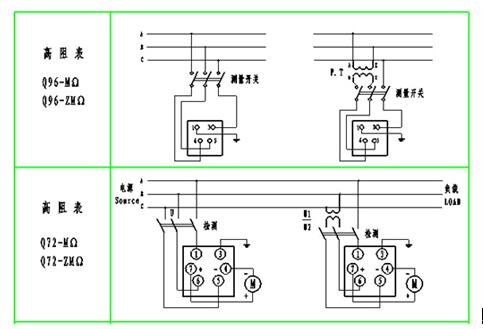

接線圖

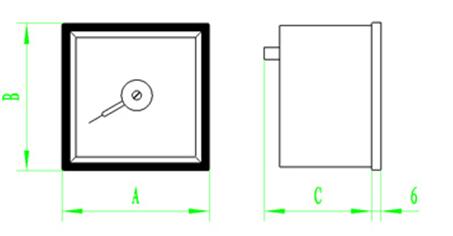

高阻表外形尺寸圖
