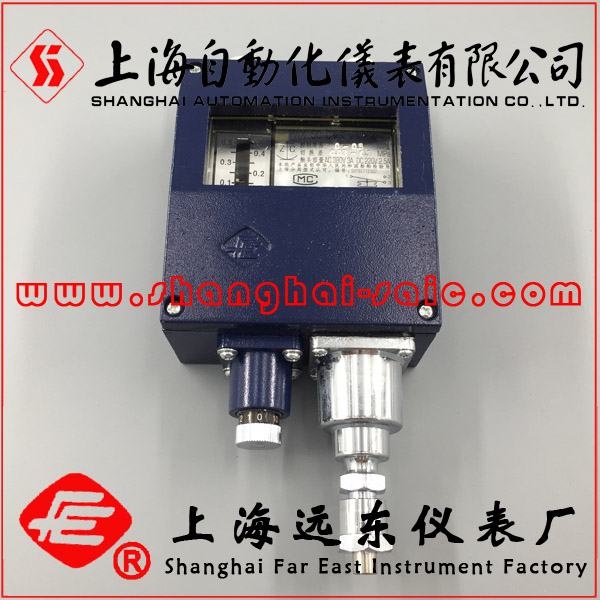

YWK-50壓力控制器
產品說明： 產品概述YWK-50壓力控制器采用波紋管式傳感器?？捎糜跉怏w，蒸汽等氣體介質和液體介質?？刂破鞯脑O(shè)定值可調，調節范圍-0.1…4 Mpa。YWK-50 型：采用酚醛壓塑型粉殼體，為
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
產品概述
YWK-50壓力控制器采用波紋管式傳感器?？捎糜跉怏w，蒸汽等氣體介質和液體介質。控制器的設定值可調，調節范圍-0.1…4 Mpa。
YWK-50 型：采用酚醛壓塑型粉殼體，為普通型。
主要技術參數
環境溫度：-25℃～55℃
外殼防護等級：YWK-50-C：IP44
YWK-50: IP40
抗振性能：YWK-50-C：2～25HZ 1.6mm
25～100HZ 40m/s2
YWK-50: 10～60HZ 0.075mm
60～150HZ 10 m/s2
觸點容量：AC 380V 3A（阻性）
DC 220V 2.5A（阻性）
重復性誤差：見規格表
規格:
切換差可調
|
序號
|
設定值調節范圍MPa
|
切換差調節范圍MPa
|
設定值誤差MPa
|
重復性誤差MPa
|
備注
|
|
1
|
-0.1…0
|
0.0065…0.026
|
±0.004
|
0.002
|
同序號6~11備注欄
|
|
2
|
0…0.1
|
0.006…0.028
|
±0.004
|
0.002
|
被控介質對黃銅、錫青銅、鉛錫焊料無腐蝕作用
|
|
3
|
0…0.2
|
0.01…0.08
|
±0.008
|
0.004
|
|
|
4
|
0…0.3
|
0.025…0.1
|
±0.012
|
0.006
|
|
|
5
|
0…0.5
|
0.03…0.1
|
±0.02
|
0.01
|
|
|
6
|
0…0.8
|
0.07…0.25
|
±0.032
|
0.016
|
被控介質對黃銅1Cr18Ni9Ti不銹鋼錫鉛焊料無腐蝕作用
|
|
7
|
0…1
|
0.07…0.25
|
±0.04
|
0.02
|
|
|
8
|
0…1.5
|
0.1…0.28
|
±0.06
|
0.03
|
|
|
9
|
0…2
|
0.12…0.3
|
±0.08
|
0.04
|
|
|
10
|
0…3
|
0.15…0.5
|
±0.12
|
0.06
|
|
|
11
|
0…4
|
0.25…0.6
|
±0.16
|
0.08
|
設定值的調整
壓力控制器的設定值調整步驟，舉例說明如下：
[例]：選用0～0.8MPa規格的壓力控制器，要求控制氣體壓縮機的輸出壓力保持在0.5～0.6MPa之間，具體操作步驟如下：
● 將控制器的開關接線端子接入壓縮機電機的電源控制回路中（接1.3端子則降壓接通，升壓斷開）。將被控氣體導入控制器波紋管室。
● 旋動設定值調節桿，使指針指示在標度尺刻度0.5MPa上，此值即為下切換值。
● 接通電源，使壓縮機工作，氣體壓力上升。反復調整切換差旋鈕，使壓力上升到0.6MPa（上切換值）時控制器開關切換。
[例]：選用0～0.8MPa規格的壓力控制器，要求控制氣體壓縮機的輸出壓力保持在0.5～0.6MPa之間，具體操作步驟如下：
● 將控制器的開關接線端子接入壓縮機電機的電源控制回路中（接1.3端子則降壓接通，升壓斷開）。將被控氣體導入控制器波紋管室。
● 旋動設定值調節桿，使指針指示在標度尺刻度0.5MPa上，此值即為下切換值。
● 接通電源，使壓縮機工作，氣體壓力上升。反復調整切換差旋鈕，使壓力上升到0.6MPa（上切換值）時控制器開關切換。
安裝
打開表蓋，將控制器垂直安裝在船壁或儀表盤上，嚴禁用手撥動或用工具碰撞撥臂，以防改變性能。
取下鎖緊螺母，旋動調節桿，使指針指在所需控制的壓力值上，擰緊鎖緊螺母。
旋動切換差旋鈕，以獲取需要的切換差。
旋下接頭將直徑為6毫米的金屬導壓管的一斷錫焊在套筒上，然后旋緊接頭使連接管密封，被控介質由金屬導壓管進入波紋管室。
復查安裝是否妥切，裝好表蓋，接通電源。工具控制器使用情況，應作定期校對。
注意
● 控制器指針指示值為下切換值，設定值調節范圍即下切換值調節范圍。
● 切換差旋鈕上數字僅表示切換差值的大小程度而非實際值，實際值應從標準表讀取。
● 切換差旋鈕上數字僅表示切換差值的大小程度而非實際值，實際值應從標準表讀取。
● 被控介質壓力不超過某一給定壓力值時，指針應調整在比給定值低一個切換差值（即下切換
值）的位置上，調整完畢后，不準再旋動切換差旋鈕。
● 規格表中給的切換差調節范圍是指保證提供的最小調節范圍，實際范圍為可比表列略寬。
值）的位置上，調整完畢后，不準再旋動切換差旋鈕。
● 規格表中給的切換差調節范圍是指保證提供的最小調節范圍，實際范圍為可比表列略寬。
