相序指示器
產品說明：相序指示器特性：用于三相電網的相序指示環境溫度：-25℃ to +55℃外殼防護：IP42/52耐振動：0.7g工作電壓（相-相）：190～440Vac頻率：50….60Hz電源消耗：≤2VA相序指示器 產品分類
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
相序指示器特性：
用于三相電網的相序指示
環境溫度：-25℃ to +55℃
外殼防護：IP42/52
耐振動：0.7g
工作電壓（相-相）：190～440Vac
頻率：50….60Hz
電源消耗：≤2VA
相序指示器 產品分類
|
產品型號
|
外形尺寸（A×B×C）
|
開孔尺寸
|
重量
|
|
Q96-PS
|
96×96×80
|
92+0.5×92+0.5
|
0.4
|
|
Q72-PS
|
72×72×80
|
68+0.5×68+0.5
|
0.3
|

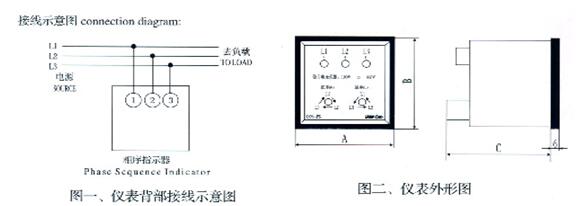

相序指示器接線示意圖
相序指示器使用說明
1． 用戶在使用本產品時，應按照?qǐng)D一所示正確接線；
2． 當接通電源后，各相所對應的指示燈點亮；如有缺相時對應此相的指示燈會熄滅，且正序與逆序指示燈同時點亮。
3． 當接入相線為正序時，正序指示燈點這；反這，則逆序指示燈點亮；

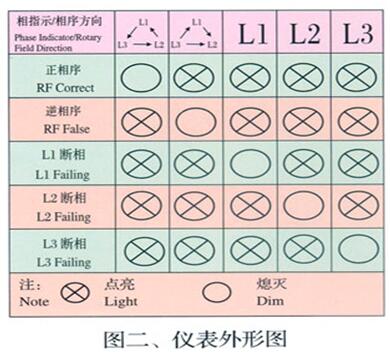

4． 各指示燈關系見表
