數字調節儀
產品說明：數字調節儀主要技術指標· 具有程序控制，最大程度設定10段· 美國定制專用微機電路（ASLC）。 · 精度等級0.3%FS±1dig· 放大器零位自
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
數字調節儀主要技術指標
· 具有程序控制，最大程度設定10段
· 美國定制專用微機電路（ASLC）。
· 精度等級0.3%FS±1dig
· 放大器零位自動軟件校正技術，高精度低漂移。
· 自動/手動，雙向無擾動切換。
· 齊全的輸出和調節規律供選擇。
· 帶串行通訊接口 RS-232C、RS-422、RS-485。
· 采用E2 PROM,數據永久保存。
· 具有PLD自整定功能。
· 儀表輸入輸出與微機電路相互全隔。
· 采用SMT表面貼裝技術。
● 數字調節儀 輸入形式
熱電偶
B：400～1800℃
S：0～1600℃
K：0～1300℃
E：0～800℃
T：0～400℃
熱電阻
Pt100：-200～500℃
Cu50：-50～150℃
線性
0～10mA DC
4～20mA?DC
0～5V?DC
1～5V?DC
● 數字調節儀 輸出形式
控制
二 位 式：不靈敏區范圍0.1%~10%，繼電器觸點輸出。
時間比例：周期1~200秒 比例帶0.1%~400.0%
繼電器觸點輸出
二 位PLD: 周期1~200秒 比例帶0.1%~400.0%
積分時間：0~3600秒 微分時間:0~3600秒
繼電器觸點輸出。
連續PLD: 例帶0.1%~400. 積分時間：0~3600秒
微分時間:0~3600秒
0~10mA（4~20mA）DC輸出
三位PLD: 不靈敏區0.0~10.0%可調
繼電器觸點輸出
繼電器動作范圍0.1~10.0%
繼電器動作周期1~200秒
閥位反饋信號0~10mA（4~20mA）DC
0~1K?電阻信號
邏輯輸出：24V DC 20mA
固態繼電器輸出：容量2A 250V
● 數字調節儀 報警
二組繼電器觸點輸出可工作上下限報警用
一路過程報警可用作系統的保險裝置，即一旦測量值
大于過程報警設定值，儀表的輸出值切道輸出下限值。
● 數字調節儀 過程量輸出
0~10mA DC、4~20Ma DC、0~5 DC、1~5V DC.
● 數字調節儀 供電電源
開關電源：86~264V AC 50HZ±5%
功 耗：6VA
提供變送器電源： 24V DC, 50mA
□數字調節儀 型號表示
XTM□－1□□□－□
|
X
|
|
|
T
|
|
|
M
|
|
|
□
面板尺寸
|
A） 160×80橫式
A（H）80×160豎式
D）96×96
F）48×96
|
|
1
|
|
|
□輸出形式
|
0） 二位式：繼電器觸點輸出
1） 時間比例：繼電器觸點輸出
2） 二位PID：繼電器觸點輸出
4（V）二位PID：邏輯輸出24V 20mA 集電極開路輸出
3） 三位PID：（反饋?zhàn)鏖y位指示不參與調節）
5）（F）三位PID：（反饋與調節）
9）4～20 mA DC連續PID輸出
9（10）0～20 mA DC連續輸出
|
|
□
報警功能
|
0） 無報警
1） 一路報警
2） 二路報警
|
|
□
輸入形式
|
1熱電偶
B） 400～1800℃
S）0～1600℃
K）0～1300℃
E）0～800℃
T）-200～300℃
2熱電阻
Pt100 -200～500℃
Cu50 0～150℃
3直流mV信號≥mA
4電阻信號（電阻差≥20Ω）
5線性輸入
5（05）0～5V DC
5（15）1～5V DC
5（01）0～10 mA DC
5（42）4～20 mA DC
|
|
□
附加功能
|
A） 自整定功能
D）帶24V 直流輸出
P）程序控制
T2）帶RS-232通迅接口
T4）帶RS-422或RS-485通迅接口
|

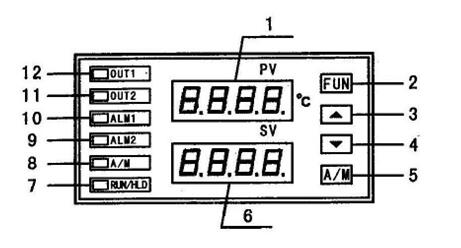

□ 數字調節儀 面板顯示功能
1 上排顯示器 7功能選擇指示燈
2 功能選擇鍵 8手/自動切換指示燈
3 加數鍵 9第二路報警指示燈
4 減數鍵 10第一路報警指示燈
5手/自動切換鍵 11閥門反轉指示燈
6下排顯示器 12閥門正轉指示燈

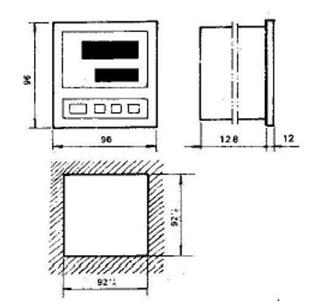

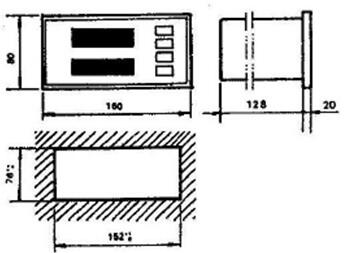

□ 數字調節儀 外形及開孔尺寸 單位：mm
·XTMA-1000
·XTMA(H)-1000
·XTND-1000
·XTMF-1000

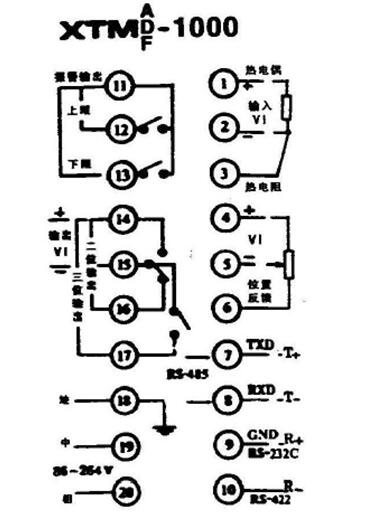

□ 接線端子圖
·XTMA/XTMA(H)
·XTMD/XTMF

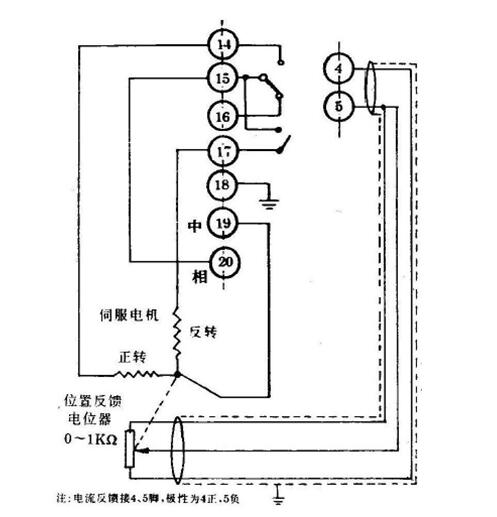

三位PLD輸出
