78-31300氣動高性能蝶閥
產品說明： 一、78-31300氣動高性能蝶閥 概述78 -31300系列氣動高性能蝶閥采用了最新三偏心設計原理，具有密封性好、閥體流路暢通、流通能力大、蝶板與閥座之間摩擦少、壽命長、適用溫
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
一、78-31300氣動高性能蝶閥 概述
78 -31300系列氣動高性能蝶閥采用了最新三偏心設計原理，具有密封性好、閥體流路暢通、流通能力大、蝶板與閥座之間摩擦少、壽命長、適用溫度范圍廣、維護方便等特點。該閥執行機構采用齒輪，齒條活塞式結構，輸出穩定，動作可靠，可廣泛應用于石油、化工、電力、食品、輕工等行業的自動化控制和遠程控制。
二、型號編制說明
三、連接形式
高性能蝶閥的連接形式：對夾式，連接用的管道法蘭按標準ANSI B16.5-1981。
四、主要技術參數
1、口徑(英寸)：3″～40″
2、壓力等級：ANSI Class 150
3、溫度范圍：
4、執行機構與閥組配及其常用參數(見表1)
|
口徑(英寸) |
額定流量 系數Cv |
配用彈簧復位式執行機構 |
配用雙作用式執行機構 |
||
|
型號 |
氣源壓力 |
型號 |
氣源壓力 |
||
|
3 |
240 |
GTX118-K3 |
4.0 |
GTX75 |
4.0 |
|
4 |
390 |
GTX118-K3 |
4.0 |
GTX75 |
5.0 |
|
5 |
690 |
GTX160-K3 |
4.0 |
GTX110 |
4.0 |
|
6 |
1000 |
GTX160-K3 |
4.0 |
GTXl10 |
5.5 |
|
8 |
1760 |
GTX210-K3 |
4.0 |
GTXl27 |
5.5 |
|
10 |
3390 |
GTX160-K4 |
4.5 |
GTX160 |
5.0 |
|
12 |
4730 |
GTX255-K4 |
5.0 |
GTX210 |
5.0 |
|
14 |
6700 |
GTX300-K5 |
5.0 |
GTX210 |
5.0 |
|
16 |
8900 |
GTX300-K5 |
5.0 |
GTX254 |
3.0 |
|
18 |
10500 |
AWS28 |
4.0 |
GTX254 |
4.0 |
|
20 |
14800 |
AWS28 |
4.0 |
GTX255 |
4.0 |
|
24 |
20500 |
AWS28 |
4.0 |
GTX300 |
4.0 |
|
28 |
31000 |
|
|
AW28 |
4.0 |
|
32 |
43000 |
|
|
AW28 |
5.0 |
|
36 |
55600 |
|
|
AW28 |
6.0 |
|
40 |
70700 |
|
|
AW28 |
7.0 |
|
整機作用方式 |
氣開式，氣關式 |
||||
|
固有流量特性 |
近似于等百分比 |
||||
|
額定轉角（度) |
90° |
||||
|
使用環境溫度 |
-20~ |
||||
五、主要技術性能指標
1. 本產品企業標準代號：Q/YXBM927
|
項目 |
技術指標（不帶閥門定位器） |
技術指標（帶閥門定位器） |
||
|
基本誤差 |
- |
±2.5% |
||
|
回差 |
- |
2.5% |
||
|
死區 |
- |
2.5% |
||
|
始終點偏差 |
氣開 |
始點 |
±8% |
±2.5% |
|
氣關 |
終點 |
±8% |
±2.5% |
|
|
額定轉角偏差 |
±2.5%° |
|||
|
泄露等級 |
ANSI B16.104 Class IV |
|||
六、閥體材料、適用介質溫度范圍
|
閥體材料 |
材料牌號 |
壓力等級ANSI Class |
適用介質溫度范圍（℃） |
|
鑄碳鋼 |
WCB |
150 |
-29~250 |
|
鑄不銹鋼 |
SCS14A ZG1Cr18Ni9Ti |
-29~400 |

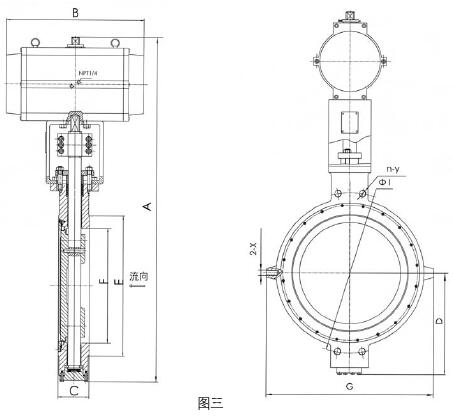

七、外形尺寸
