ZMBP－100氣動薄膜小流量調節閥
產品說明： 一、ZMBP－100氣動薄膜小流量調節閥 概述ZMBP－100氣動薄膜小流量調節閥結構緊湊，體積小，對微小流量能精密調節,無泄漏。該產品適用于實驗室、或石化、醫藥、食品等生產過程中
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
一、ZMBP－100氣動薄膜小流量調節閥 概述
ZMBP－100氣動薄膜小流量調節閥結構緊湊，體積小，對微小流量能精密調節,無泄漏。該產品適用于實驗室、或石化、醫藥、食品等生產過程中調節少量添加劑及貴重的介質。
二、產品型號及其編制說明
產品型號：ZMA/BP-100A型
型號編制說明
三、連接形式
管螺紋連接G1/4
四、主要技術參數
|
公稱通徑 |
5 |
||||||||
|
額定流量系數 |
0.0012 |
0.0020 |
0.0032 |
0.005 |
0.008 |
0.012 |
0.02 |
0.032 |
0.05 |
|
流量特性 |
近似直線 |
||||||||
|
公稱壓力PN(MPa) |
10 |
||||||||
|
配用執行型號 |
ZMA/B-0 |
||||||||
|
膜片有效面積Fe(cm2) |
70 |
||||||||
|
額定行程L(mm) |
6 |
||||||||
|
作用方式 |
正作用；反作用 |
||||||||
|
彈簧壓力范圍(KPa) |
標準20～100 |
||||||||
|
氣源壓力(MPa) |
標準0.14 |
||||||||
|
氣源接口 |
M16X1.5 |
||||||||
|
固有可調比R |
30:1 |
||||||||
五、主要技術性能指標
1.本產品企業標準代號：Q/YXBM328
2.主要性能指標
|
項目 |
技術指標（不帶閥門定位器） |
技術指標（帶閥門定位器） |
|
基本誤差 |
±10% |
±1.5% |
|
回差 |
8% |
1.5% |
|
死區 |
6% |
0.6% |
|
泄漏量 |
壓差10MPa,泄漏量為零 |
|
|
額定流量系數誤差 |
±15% |
|
六、閥體材料、適用介質溫度范圍
|
閥體材料 |
材料牌號 |
公稱壓力PN（MPa） |
適用介質溫度范圍（℃） |
|
鑄不銹鋼 |
ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti |
10 |
-60~200 |

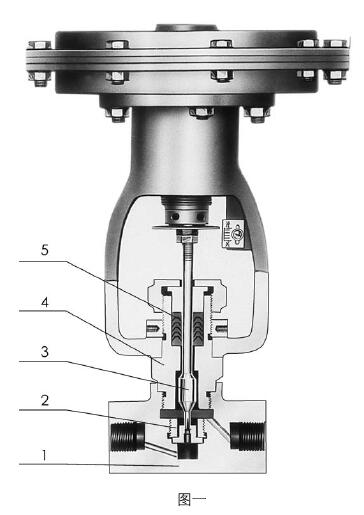

七、主要零件的常用材料
