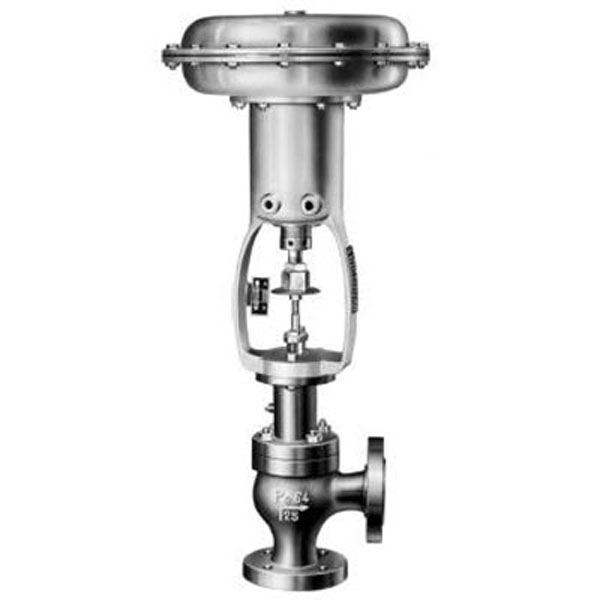

ZMAS氣動薄膜角形調節閥
產品說明： 一、ZMAS氣動薄膜角形調節閥 概述 ZMAS系列氣動薄膜角形調節閥的閥芯為單導向結構。由于其流路簡單，阻力小，可以避免結焦，粘結，堵塞，有一定自凈能力，也便于清洗，適用于高粘度，含
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
一、ZMAS氣動薄膜角形調節閥 概述
ZMAS系列氣動薄膜角形調節閥的閥芯為單導向結構。由于其流路簡單，阻力小，可以避免結焦，粘結，堵塞，有一定自凈能力，也便于清洗，適用于高粘度，含有懸浮物和顆粒狀物質流體的調節。
二、產品型號及其編制說明
|
產品型號 |
標準型（常溫型） |
熱片型 |
|
ZMA/BS-64型 |
ZMA/BS-64G型 |
型號編制說明
例:ZMAS-64B(DN50)
表示氣動薄膜角形調節閥。執行機構為正作用式，公稱壓力尸N6.4(M尸a)，口徑50mm ,閥的作用方式為氣關式。
三、連接形式
法蘭連接，法蘭標準按JB97-59 PN6.4MPa。
四、主要技術參數
|
公稱通徑 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||||
|
閥座直徑 DN(mm) |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
||
|
額定流量 系數KV |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
||
|
流量特性 |
直線；等百分比 |
|||||||||||||||
|
公稱壓力 |
6.4 |
|||||||||||||||
|
配用執行 機構型號 |
ZMA/B-2 |
ZMA/B-3 |
ZMA/B-4 |
ZMA/B-5 |
||||||||||||
|
膜片有效面 積Fe(cm2) |
280 |
400 |
630 |
1000 |
||||||||||||
|
額定行程 L(mm) |
10 |
16 |
25 |
40 |
60 |
|||||||||||
|
作用方式 |
氣關式；氣開式 |
|||||||||||||||
|
彈簧壓力 范圍(KPa) |
標準20--100，可選用40-200, 20-60, 60--100 |
|||||||||||||||
|
氣源壓力 (MPa) |
標準0.14;可選用0.24 |
|||||||||||||||
|
氣源接口 |
M16×1.5 |
|||||||||||||||
|
固有可調比R |
30：1 |
|||||||||||||||
五、主要技術性能指標
本產品企業標準代號：Q/YXBM38
|
序號 |
項目 |
技術指標 |
||
|
不帶閥門定位器 |
帶閥門定位器 |
|||
|
1 |
基本誤差 |
±5% |
±1% |
|
|
2 |
回差 |
3% |
1% |
|
|
3 |
死區 |
3% |
0.4% |
|
|
4 |
泄漏量 |
10-4×閥額定容量 |
||
|
5 |
額定流量系數偏差 |
C>5時，±10%；C≤5時，±20% |
||
|
6 |
臨界流量系數Cf |
流開 |
0.93 |
|
|
流關 |
0.80 |
|||
六、閥體材料及適用介質溫度范圍
|
閥體材料 |
材料牌號 |
公稱壓力PN(MPa) |
適用溫度范圍（℃） |
|
|
常溫型 |
熱片型 |
|||
|
鑄鋼 |
WCB |
6.4 |
-29~250 |
-29~450 |
|
鑄不銹鋼 |
ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti |
-40~250 |
-60~450 |
|
七、主要零件的常用材料
|
序號 |
零件名稱 |
材料 |
|
1 |
閥體 |
鑄鋼WCB 鑄不銹鋼ZG1Cr18Ni9Ti |
|
2 |
閥芯 |
不銹鋼1 Cr l 8Ni9Ti |
|
3 |
上閥蓋 |
鑄鋼WCB 鑄不銹鋼ZG1Cr18Ni9Ti |
|
4 |
閥桿 |
不銹鋼1Cr18Ni9Ti |
|
5 |
填料 |
聚四氟乙烯 |
|
6 |
閥座 |
不銹鋼1Cr18Ni9Ti |
