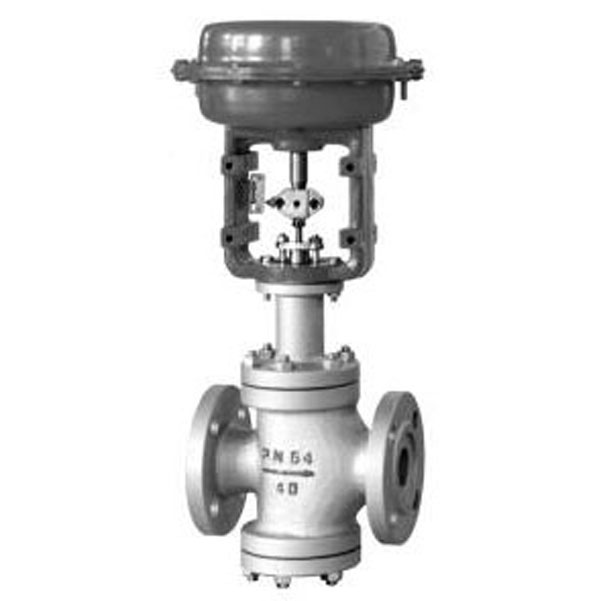

ZHAN輕小型氣動薄膜直通雙座調節閥
產品說明： 一、ZHAN輕小型氣動薄膜直通雙座調節閥 概述ZHAN系列輕小型氣動薄膜直通雙座調節閥具有體積小、重量輕、結構緊湊、動作可靠等優點，是新一代輕型系列調節閥。被廣泛應用于
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
一、ZHAN輕小型氣動薄膜直通雙座調節閥 概述
ZHAN系列輕小型氣動薄膜直通雙座調節閥具有體積小、重量輕、結構緊湊、動作可靠等優點，是新一代輕型系列調節閥。被廣泛應用于化工、石油、電力、冶金等工業生產過程自動調節和遠程控制中，是可供用戶選用的量大面廣的通用產品。
二、產品型號及編制說明
|
標準型（常溫型） |
ZHAN-16型 |
ZHAN-40型 |
ZHAN-64型 |
|
熱片型 |
— |
— |
ZHAN-64G型 |
型號編制說明
示例:1、ZHAN一16B(DN50)表示氣關式雙座閥，用正作用氣動薄膜多彈簧執行機構，公稱壓力為PN 1.6MPa，口徑為50mm。
2、ZHAN一16KG(DN 100)表示氣開式帶散熱片雙座閥，用正作用氣動薄膜多彈簧執行機構，公稱壓力為PN6.4MPa，口徑為100mm。
三、連接形式（見表1）
表1
|
連接形式 |
閥體公稱壓力 |
閥體材料 |
連接法蘭的標準 |
|
法蘭式 |
PN 1.6MPa |
鑄鐵HT200 |
JB78一59 |
|
PN4.0MPa PN6.4MPa |
鑄鋼WCB 鑄不銹鋼ZG1Cr18Ni9Ti |
JB79一59 |
注:如用其它標準的連接法蘭、可作特殊訂貨。
四、主要技術參數（見表2）
表2
|
公稱通徑DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數KV |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
固有流量特性 |
直線；等百分比 |
|||||||||
|
公稱壓力DN（MPａ） |
1.6、4.0、6.4 |
|||||||||
|
配用執行機構型號 |
ZHA－22 |
ZHA－23 |
ZHA－34 |
ZHA－45 |
||||||
|
額定行程 |
16 |
25 |
40 |
60 |
||||||
|
膜片有效面積（㎝2） |
350 |
560 |
900 |
|||||||
|
氣源壓力（MPａ） |
0.14；0.25；0.4 |
|||||||||
|
彈簧壓力范圍（KPａ） |
20～100；40～200；20～60；60～100 |
|||||||||
|
信號接管螺紋 |
M16×1.5 |
|||||||||
|
固有可調比R |
30:1 |
|||||||||
五、主要技術性能指標（見表3）
本產品企業標準代號：Q/YXBM811
表3
|
序號 |
項目 |
技術指標 |
|
|
不帶閥門定位器 |
帶閥門定位器 |
||
|
1 |
基本誤差 |
±5% |
±1% |
|
2 |
回差 |
3% |
1% |
|
3 |
死區 |
3% |
0.4% |
|
4 |
泄漏量 |
±0.1% X閥額定容量 |
|
|
5 |
額定流量系數誤差 |
±10% |
|
|
6 |
臨界流量系數Cf |
0.84 |
|
六、閥體材料、適用介質溫度范圍（見表4）
表4
|
閥體材料 |
材料牌號 |
公稱壓力PN(MPa) |
適用介質溫度范圍(℃) |
|
|
標準型 |
熱片型 |
|||
|
鑄鐵 |
HT200 |
1.6 |
-20~200 |
— |
|
鑄鋼 |
WCB |
4.0 6.4 |
-29~250 |
-29~450 |
|
鑄不銹鋼 |
ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti |
-40~250 |
-60~450 |
|
七、主要零件的常用材料
表5
|
序號 |
零件名稱 |
材料 |
|
1 |
閥體 |
HT200 WCB ZG1Crl 8Ni9Ti,ZG0Cr18Ni12Mo2Ti |
|
2 |
閥芯 |
1Cr18Ni9Ti |
|
3 |
上閥蓋 |
HT200 WCB ZG1Cr18Ni9Ti. ZG0Cr18Ni12Mo2Ti |
|
4 |
閥桿 |
1Cr18Ni9Ti |
|
5 |
填料 |
聚四氟乙烯 |
|
6 |
閥座 |
1Cr18Ni9Ti |
|
7 |
下閥蓋 |
HT200 WCB ZG1Crl 8Ni9Ti,ZG0Cr18Ni12Mo2Ti |
