產品說明

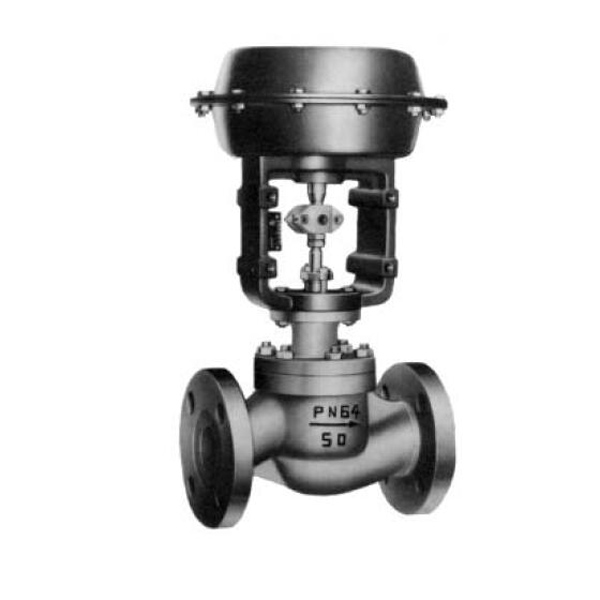

氣動調節閥概述：
97/98-21200系列氣動單座調節閥是由21200系列單座閥和氣動薄膜多彈簧執行機構組成。21200系列單座閥是在消化吸收了引進設計技術的基礎上開發的產品，該系列單座閥具有流通能力大。泄漏量小、可調比大和抗振性好等特點，且與氣動薄膜多彈簧執行機構組配后，整機體積小、重量輕。
97/98-21200系列氣動單座調節閥通用性好，可適用于各種中、低壓流體的過程控制。
氣動調節閥主要技術指標
本產品企業標準代號：Q/YXBM674
主要技術指標
|
項目名稱
|
技術指標（帶閥門定位器）
|
|
基本誤差
|
±1%
|
|
回差
|
1%
|
|
死區
|
0.4%
|
3、氣動調節閥規格
|
壓力等級
口徑（英寸）
|
3/4
|
1
|
1.5
|
2
|
2.5
|
3
|
4
|
6
|
8
|
|
150
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
300
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
公稱通徑DN（mm）
公稱壓力PN(MPa)
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
1.6
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
4.0
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
6.4
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
4.氣動調節閥連接形式
|
壓力等級
|
連接形式
|
法蘭標準
|
|
ANSI Class 150
|
法蘭式
|
ANSI B16.5-1997
|
|
ANSI Class 300
|
ANSI B16.5-1997
|
|
|
PN1.6MPa
|
JB79-59
|
|
|
PN4.0MPa
|
GB9113.11-88
|
|
|
PN6.4MPa
|
JB79-59
|
5、氣動調節閥溫度范圍及泄漏等級（見表3）
|
口徑
|
壓力等級
|
閥芯材料
|
密封材料
|
溫度范圍（℃）
|
泄漏等級
ANSI B16.104Class
|
||
|
英寸
|
mm
|
標準型閥蓋
|
熱片型閥蓋
|
||||
|
3/4~8
|
20~200
|
ANSI Class 150
ANSI Class 300
PN1.6MPa
PN4.0MPa
PN6.4MPa
|
鑄碳鋼
|
金屬密封
|
-29~250
|
-29~450
|
IV
|
|
鑄不銹鋼
|
-40~250
|
-60~450
|
|||||
|
鑄碳鋼鑄不銹鋼
|
軟密封
|
-29~230
|
-
|
VI
|
|||
注：軟密封閥芯的使用溫度為-20~200℃。
6.9798-21200系列氣動單座調節閥有兩種固有流量特性：直線和等百分比流量特性，固有可調比R 50:1.
7.氣動調節閥主要零件材料
|
序號
|
零件名稱
|
材料
|
|
1
|
閥體
|
WCB、ZG1Cr18Ni9Ti、ZG0Cr18Nil2Mo2Ti
|
|
2
|
墊片
|
不銹鋼帶夾石棉、不銹鋼帶夾石墨
|
|
3
|
閥蓋
|
WCB、ZG1Cr18Ni9Ti、ZG0Cr18Nil2Mo2Ti
|
|
4
|
填料
|
聚四氟乙烯、柔性石墨
|
|
5
|
閥桿
|
1Cr18Ni9Ti、0Cr18Nil2Mo2Ti
|
|
6
|
閥座
|
1Cr18Ni9Ti、0Cr18Nil2Mo2Ti、SUS304或SUS316堆焊Stellite No.6
|
|
7
|
閥芯
|
1Cr18Ni9Ti、0Cr18Nil2Mo2Ti、SUS304或SUS316堆焊Stellite No.6、
1Cr18Ni9Ti或0Cr18Nil2Mo2Ti嵌聚四氟乙烯
|
注：也可用國內同類材料。
