變速器和壓力計
   壓力變送器和壓力計的校準非常相似。我知道這個任務起初看起來有些令人生畏，但我認為我們可以通過首先解釋一些基本概念來緩解工作中的一些壓力，如果你有能力校準壓力計，你很可能可以校準變送器。
壓力變送器的用途是什么
   在自動化和集成不斷增長的世界中，各種變速器用于監視進程并使計算機能夠決定如何對系統中的更改做出反應。壓力變送器可以監控過程，當控制器看到需要響應的壓力變化時，CPU可以打開閥門以降低壓力或添加材料以增加壓力。
模擬控制信號
    為了讓計算機了解它試圖通信的壓力變送器，它需要了解它所使用的語言。大多數數據采集模塊可以解釋多種“語言”，我們稱之為控制信號。它們有許多不同的形式，但它們主要可分為毫伏信號（mV），伏特信號（V）和毫安（mA）信號。
    毫伏信號是最多樣化和最便宜的。它們通常也是最不準確的。這些通常具有0到25,50或100 mV的范圍，但是它們也以每伏特毫伏的數量出現，這增加了一層復雜性。我正在根據校準曲線整理即將發布的博客，我們將在此基礎上研究mV / V信號的特征。
電壓信號很常見，需要三到四根電線才能通信。這些通常在0-1,5或10伏或1至5伏的范圍內。這些通?？梢哉{(diào)節變送器的零點和量程或全范圍。
    大多數毫安變速器只需要兩根電線，因為它們帶有電壓并調節電流的“流量”以傳遞信號。最常見的范圍是4至20 mA，但有時會看到0至20 mA。

    當我們查看控制信號的值時，它們將具有壓力輸入和電輸出。因此，0到100 PSI / 0到10伏壓力變送器將在0 PSI時輸出o伏特，在100 PSI時輸出10伏特。這些設計為線性的（除非另有說明），因此50 PSI的輸入應該給我們5伏的輸出。這個例子很容易理解，因為數學并不復雜，但為了計算更復雜的范圍，你需要做的就是設置一個比例。
    使用上面的公式來解決您不知道的變量，方法是填充您知道的三個值，然后交叉相乘。請記住，如果您使用偏差為零的控制信號（如4至20 mA），則控制信號的實際范圍為16 mA，因此如果您輸入的是控制信號，則需要從控制信號中減去4 mA。公式，或者如果控制信號是公式的輸出，則添加公式。
如何進行校準
    變送器的校準與量具相同。我們只是用儀表讀取控制信號，而不是讀取設備的量具或數字顯示。我們將使用設置為適當電壓的電源為設備供電，并連接儀表以讀取輸出。最好參考手冊中的接線和電壓要求，因為即使是同一制造商生產的變速器也可能有不同的要求。我的程序?qū)⒏鶕?jù)需要將儀表歸零，然后在整個壓力范圍的20％，40％，60％，80％和100％處施加壓力，并在每個點處記錄換能器的輸出。然后，我將壓力降低到滿量程的20％并記錄該讀數。然后，我將這些電信號轉換為壓力值，并在校準證書上報告。
如何調整變送器
    如果變送器可調，可能會有兩個電位器調整“零”和“跨度”。首先執行零點調整，然后應用滿量程壓力并調整“量程”電位器。移除壓力并再次檢查“零”，如果符合規格，則完成。如果不是，那么你需要在“零”和“跨度”之間往返幾次，直到你撥入它為止。當發射機的“零”和“跨度”相互影響時，我們稱之為它們互動。如果你有這個條件，最好稍微調整一下或根據你需要調整的方式來減少你需要從零到100％的次數。
如果變送器不可調，則一切都不會丟失。在這種情況下，我們有兩個選擇：
    全循環校準 - 將變送器連接到控制系統，并使用“軟件”調整來關聯零和滿量程讀數。這種方法實際上是校準控制系統上任何變速器的最佳方法，因為它在比較測量時會考慮系統的所有部分。

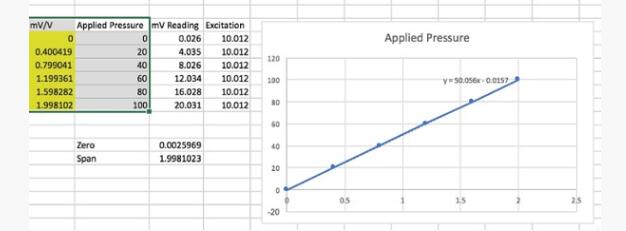

    表征變送器 - 這可以在沒有控制系統的情況下完成。我們將簡單地讀取變送器的輸出信號并繪制excel中校準的值。然后，我們可以使用這些值來計算變送器的“校準曲線” （我將在即將發布的關于校準曲線的博客中對此進行深入研究）。
