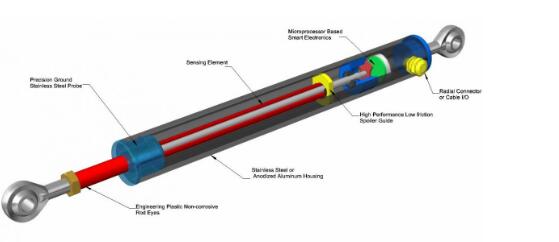

什么是LVIT，他們在哪里使用？已經存在超過30年的LVIT，線性可變電感式轉換器是相對低成本的非接觸式位置感測裝置，其利用由感應器在導電可移動元件的表面中形成的渦流，所述感應器機械耦合到移動物體其位置正在被測量。 LVIT的常見形式是使用被稱為“擾流器”的導電管包圍的小直徑電感式探頭。典型的LVIT具有從一英寸到30或更多英寸的全部范圍。采用微處理器的現代電子技術使性能表現突出，實現了小于FSO的±0.15％，溫度系數為50 ppm /ºF的線性誤差，以及模擬或數字輸出。參見圖1的剖面圖。

    LVIT用于許多工廠自動化應用中，包括包裝和材料處理設備，塑料成型機中的模具壓板位置，造紙廠或加工設備中的輥子定位和幅面張力控制以及機器人噴漆系統。非接觸式的，LVIT的基本測量機制由于像電阻器件一樣的快速循環或抖動而不會隨時間而磨損。與大多數其他非接觸式技術相比，LVIT的安裝成本也低得多。

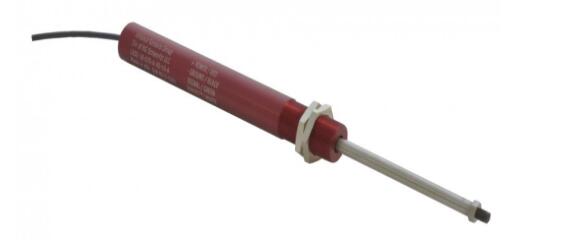

    雖然圖1顯示了一個LVIT，它將被連接到它正在測量的零件上，LVITs也可以是彈簧加載的，如圖2所示。自然的問題是：在哪里使用彈簧加載LVIT傳感器而不是另一個彈簧例如LVDT測頭的負載技術？

圖2

    實際上，LVIT可以用來代替?zhèn)鹘y(tǒng)的測頭，主要是因為LVIT在電學上具有相同的分辨率和可重復性，并且在機械上具有相同的外徑和外部安裝螺紋，但是具有約一半的測量長度頭部，使得LVIT的筆畫長度比實際上更好。所有這些功能的成本都顯著降低。為什么使用9英寸長的傳感器測量1英寸的行程，而使用4英寸長的LVIT傳感器可以實現相同的性能？工廠自動化中的基于LVIT的測量應用通常反映傳統測量頭的測量應用，如下所示。

    與LVDT鉛筆測量探頭相比，彈簧式LVIT可以滿足許多相同的應用：汽車，醫療和軍用/航空測試臺，機器人手臂，零件放置和車間尺寸測量應用等等。通常選擇鉛筆探針的原因有兩個：分辨率和重復性，或大小。鉛筆探針比LVIT?。?mm或0.375英寸外徑），分辨率和可重復性為百萬分之4英寸。然而，鉛筆探頭需要單獨的LVDT信號調節器，使得每個信道的成本通常是LVIT成本的兩倍。如果應用不需要鉛筆探針的特定功能，則彈簧加載的LVIT是成本更低的替代方案。

    采用接近傳感器解決的一些工廠自動化應用可以更好地滿足LVIT技術的要求，該技術提供了比例模擬輸出，比僅NPN或PNP TTL開關信號具有更高的控制靈活性。圖2所示的彈簧式LVIT在其外殼上有一個18mm的螺紋，與接近傳感器制造商常用的螺紋相匹配。由于LVIT體長較短，傳感器可以安裝在之前有接近探頭的位置或安裝位置。

    上海自動化儀表有限公司提供的所有LVIT產品還具有ASG專有的SenSet™現場可編程縮放功能，只需按下按鈕或單個連接接地，用戶就可以在安裝后根據應用情況調整任何機械變化。這SenSet功能減少安裝時間和總擁有成本。作為一個典型的例子，考慮使用6英寸范圍的LVIT來測量移動5.5英寸的過程閥桿的位置。通過使用SenSet在傳感器安裝完成后縮放傳感器的輸出，可以在桿實際移動的5.5英寸的范圍內獲得完整的4-20 mA輸出。
