計算遠程密封件的溫度誤差

以下公式用于計算遠程密封的溫度誤差：

dp =（tRS – tCal）。fRS +（tCap – tCal）。lCap。fCap +（tTR – tCal）。fPF

哪里

• dp –附加溫度誤差（inH2O）
• tRS –遠端密封膜片上的溫度（通常對應于介質溫度）
• tCal –參考（校準）溫度為68°F
• fRS –遠程密封件的溫度誤差
• tCap –毛細管的環境溫度
• ICap –毛細管延伸長度（每3英尺給出誤差）
• fCap –毛細管溫度誤差
• tTR –變送器的環境溫度
• fPF –變送器過程法蘭中注油的溫度誤差

遠程密封件溫度誤差的計算示例

現有條件：

• 遠程密封式DP變送器，fRS = 0.054 inH2O / 25°F
• 毛細管ICap = 2 x 15英尺
• 兩側均裝有毛細管，fCap = 0.042 inH2O / 25°F / 3 ft
• 充滿硅油DC 200-10，fPF = 0.042 inH2O / 25°F
• 介質溫度212°F，tRS = 212°F
• 毛細管溫度122°F，tCap = 122°F
• 變送器上的溫度122°F，tTR = 122°F

需要：

• 遠程密封的附加溫度誤差：dp

計算方式：

dp =（212°F – 68°F）。0.077英寸水柱/ 25°F +（122°F – 68°F）。15英尺 2。0.042英寸水柱/ 25°F / 3ft +（122°F – 68°F）。0.042英寸水柱/ 25°F

dp = 0.444英寸水柱+ 0.907英寸水柱+ 0.091英寸水柱

結果：

dp = 1.442 inH2O（相當于設定量程的3.605％）

注意：

上面確定的溫度誤差僅適用于連接遠程密封件引起的誤差。

考慮中不包括各個發射機的傳輸響應。它必須單獨計算，并且所產生的誤差會加到上面通過連接遠程密封件確定的誤差中。

使用遠距離密封件時，總是會基于物理特性而導致測量誤差

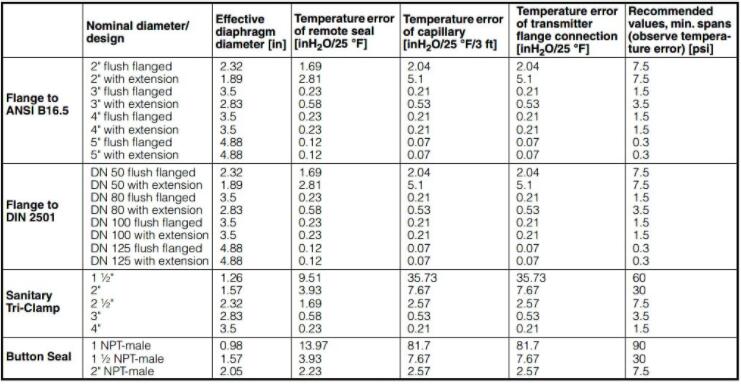

膜片密封件與壓力，絕對壓力或液位變送器連接時的溫度誤差，以及單側與差壓變送器連接時的溫度誤差



備注：

• 這些值適用于填充液：硅油DC 200，高溫油，鹵化碳油和Neobee M20。
• 該值適用于不銹鋼作為隔膜材料。

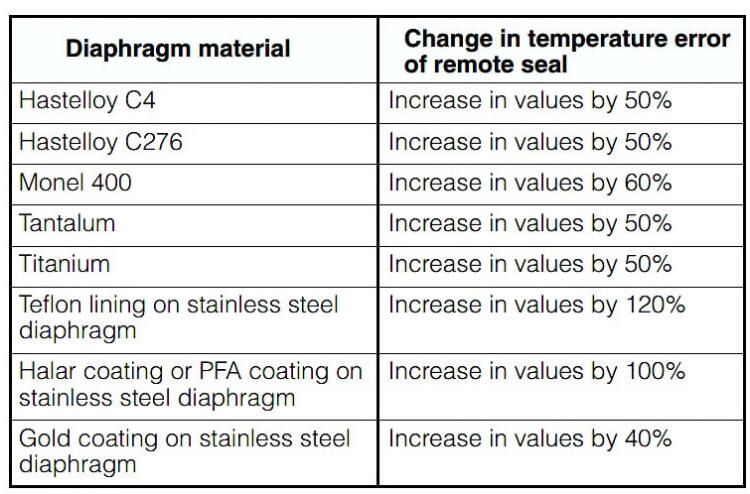

溫度誤差與隔膜材料的關系

第2/140和2/141頁上的表中列出的錯誤是指使用不銹鋼作為隔膜材料。如果使用其他材料，則列出的值將改變下表中顯示的數量。
