在浮球液位開關的切換點的規范中，誤解經常導致不適當?shù)脑O(shè)計。這解釋了如何正確指定浮球液位開關的切換點。
      根據浮球液位開關的要求正確規范和制造的基本前提是客戶和制造商都有統一的參考條件。浮球液位開關使用以下參數指定：
      從上面組裝（連接到浮子主體上方的過程）
      從密封邊緣向下確定尺寸
      空罐 - 浮子在限制器元件上處于靜止位置
      上升水平
      介質密度：1.00 g /cm3
浮球液位開關的接觸功能
要指定浮球液位開關，可以確定三種類型的觸點/開關功能：
常開/無
      - 當填充水平增加時觸點閉合
      - 當填充水平再次下降時觸點打開
常閉/ nc
      - 當填充水平增加時觸點打開
      - 當填充水平再次下降時觸點閉合
開關/ SPDT
      - 3線觸點提供兩個輸出電路，可以連接
      - 輸出在填充水平增加時關閉/在填充水平下降時打開
      - 輸出在填充水平時打開當填充水平再次下降時增加/關閉
切換點的規范
具有連接點的浮球液位開關的連接點的正確規范，例如：
      開關點的位置為150 mm（從密封邊緣到所需的開關水平）
      常開功能/ na
      導管長度200毫米（從密封邊緣到管子末端）


浮球液位開關（扁平）

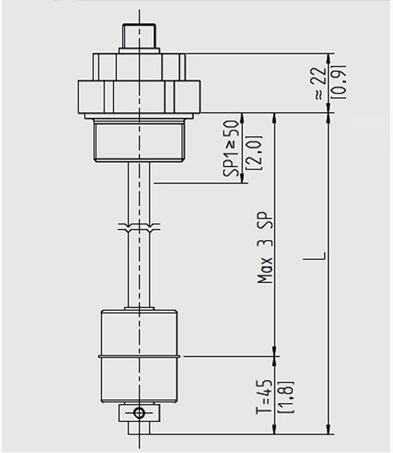

      導管“L”的長度必須始終大于過程連接的切換點之間的距離，以便浮體可以采取靜止位置，其中開關輸出尚未連接（參見圖）。從靜止位置開始，當液位增加時浮子上升并將所需功能（例如常開）切換到定義的水平（切換點的位置）。
      導管的長度由最低切換點+死區“T”限定。根據所選浮子的主體尺寸，死區通常介于25和50 mm之間，并且也在制造商的數據表中定義。
 注意：切換點的密度和滯后的依賴性
      作為懸浮空心體的浮子受介質密度的影響。對于非常低密度的介質（例如輕油），浮子將比介于水的參比介質中更深地浸入介質中，密度為1 g /cm3。浮子的這種更深的浸入將導致與幾毫米的切換點的位置的小偏差。
      最后但并非最不重要的是，葉片接觸的滯后導致浮球液位開關的復位點低于切換點幾毫米。
