淺談關于相序指示器定義以及類型
來源：上海自動化儀表有限公司作者：發表時間：2018-12-14 08:51:07【小中大】
定義：用于確定三相系統序列的儀器稱為相序指示器。電源順序的改變改變了機器的旋轉方向。因此整個供應系統將受到影響。為了正確連接，必須知道可以通過使用上海自一船用儀表有限公司相序指示器完成的階段的順序。
什么是相序？
相序是多相系統達到其最大值的階段的順序?？紤]R，Y和B是供應系統的三個階段。三相之間的相位角可以通過將總相數除以360°來確定。在三相系統中，相分開120°的角度。

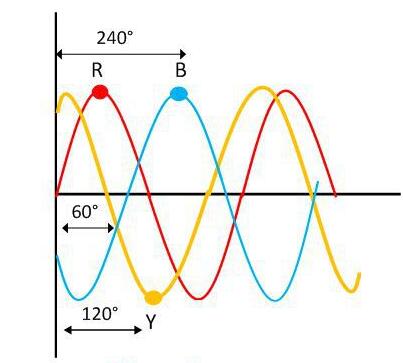

三相的波形如下圖所示。

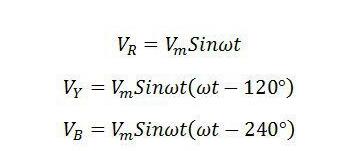

下面給出的等式表示每個階段的值。
相序指示器的類型
相序指示器有兩種類型。他們是
旋轉型
靜態類型
旋轉型相序指示器
旋轉型相序指示器通過旋轉放置在儀器中心的盤來顯示相序的方向。它有三個端子連接到被測設備的端子。
旋轉相序指示器的工作原理類似于感應電動機的工作原理。感應電動機的線圈是星形連接的。電源的相序是RYB。當給電動機線圈供電時，線圈中會產生旋轉磁場。該旋轉磁場在鋁盤中引起渦流EMF。
渦流EMF會在光盤中產生渦流。渦流和旋轉磁場的相互作用產生扭矩，因此盤開始旋轉。盤的方向顯示供應系統的相序。如果光盤以順時針方向旋轉，則相序?yàn)镽YB。鋁盤的逆時針方向是由于反相序列。
靜態類型相序指示器

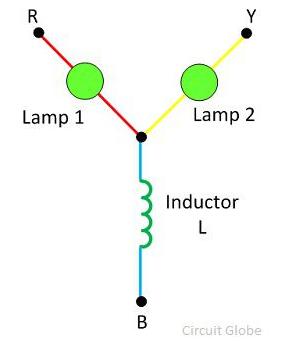

靜態相序指示器包括兩個燈和一個電感器。使用其相序的裝置連接到靜態相序指示器。如果燈1昏暗并且燈2發亮，則供給的相序是RYB。
如果燈1發亮并且燈2暗淡，則該裝置具有反相序。燈的亮度取決于其上的電壓降。 借助以下分析可以更容易地理解靜態相序供應的工作。

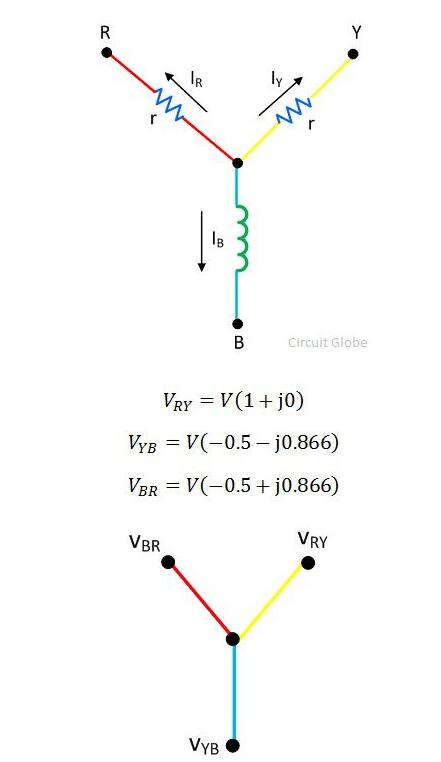

假設電源的相序?yàn)镽YB，相關電壓的相位關系為V RY，V BY和V RB，如下圖所示。
該等式給出電流值。
通過圖像的幫助解決上述等式，我們看到燈1兩端的電壓降為27％，燈2的電壓降為I Y = 0.27 I r。由此，燈1變暗，燈2發出明亮的光。

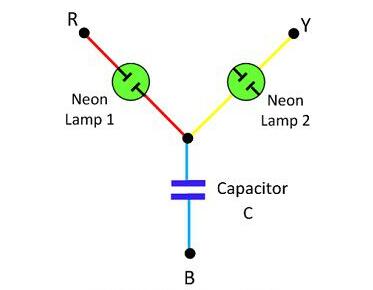

氖燈以及電阻和電容器也用于相序指示器。

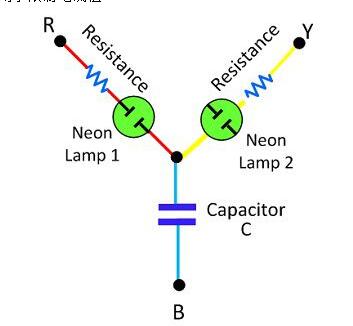

電阻與氖燈串聯，用于限制電流值。
如果電源的相序?yàn)镽YB，則燈A將發光，燈B不會發光。對于反相序列，燈A將變暗，B將發光。
