如何在現場校準Dp液位變送器17個步驟
來源：上海自動化儀表有限公司作者：發表時間：2018-12-06 08:53:04【小中大】
介紹
在本次文章中，我們將討論現場校準上海自動化儀表有限公司Dp液位變送器基本步驟
所需材料
數據表
壓力校準器（標準）
萬用表（標準）
HART通信
在現場校準液位變送器的程序
1、要求面板人員將控制器置于手動模式以進行控制 回路，并將其置于MOS（維護超控開關）以進行ESD回路。
2、通過參考數據表來連接HART通信器并驗證一些參數 。典型參數是標簽號，PV，LRV 和URV。
3、將儀器與過程隔離。
4、在整個歧管排水管中釋放壓力并排出低壓和高壓液體 。
5、在密封罐上打開兩個插頭
6、填充密封液為低側直到密封罐的一半。
7、拆下歧管高側的管道
8、將高壓側的壓力校準器連接起來并隔離排 氣閥
9、將信號與串聯的萬用表連接到DCS以 測量電流信號。
10、當?shù)燃墳榱銜r，按計算施加壓力
11、萬用表應顯示4mA
12、如果不是，請使用HART 通信器在變送器處進行零點調整
13、當相當于100％萬用表的電平應顯示20mA時，按計算施加壓力
14、如果沒有，使用HART做調整量程在發射 通訊
15、在完成作業后，要求面板操作員將回路 置于正常模式或使MOS正?；?/div>
16、填寫校準表并提交以備將來參考。
17、注意：有很多方法可以對DP電平執行校準，但 重要的是HART通信器的DP讀數應與LRV和URV 相同

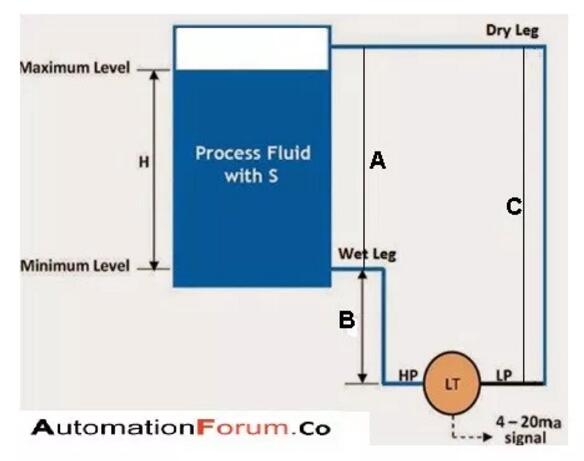

Dp電平變送器的示例計算：
產品SG = 0.89 乙二醇SG = 1.02 A = 2000 mm（測量長度）
B = 100毫米（偏離設定）
C = A + B = 2100mm
Dp =高壓側的壓力
低壓側壓力 LRV =（B x產品SG）
（A x Glycol SG）=（100mm x 0.89）
（2000 x 1.02）= 89
2040 = -1951 mmH2O URV = （C x產品 SG）
（A x Glycol SG）=（2100mm x 0.89）
（2000 x 1.02）= 1869 - 2040 = -171 mmH2O 注意：高側歧管變送器的施加壓力計算 0％= （B x 產品SG） =（100mm x 0.89）= 89 mmH2O 100％=（C x產品SG ）=（2100mm×0.89）= 1869mmH2O
