轉子流量計的簡介

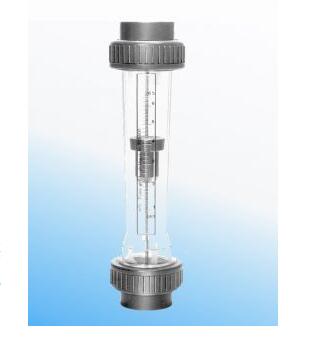

      它屬于一類稱為可變面積計的儀表，它通過允許流體穿過的橫截面積來測量流速，從而產生可測量的效果。轉子流量計由錐形管組成，通常由帶有“浮子”的玻璃制成，由陽極氧化鋁或陶瓷制成，實際上是一個成形的重物，其內部被流動的阻力向上推，并被重力拉下。給定流體和浮子橫截面的阻力僅是流速平方的函數。通過給定區域的較高體積流速會增加流速和阻力，因此浮子將被向上推動。

      然而，由于轉子流量計的內部是錐形（加寬），介質流過的浮子周圍的區域增加，流速和阻力減小，直到與浮子的重量存在機械平衡。浮子有許多不同的形狀，最常見的是球形和橢球形。浮子可以對角地開槽并且部分著色，使得它隨著流體通過而軸向旋轉。這表明浮子是否卡住，因?yàn)樗挥性诳臻e時才會旋轉。讀數通常在浮子的最寬部分的頂部進行; 橢圓體的中心，或圓柱體的頂部。一些制造商使用不同的標準。“浮子”不得漂浮在流體中：它必須具有比流體更高的密度，否則即使沒有轉子流量計工作流動它也會漂浮到頂部。

測量原理的機械特性提供了不需要任何電力的流量測量裝置。如果管由金屬制成，則浮子位置通過磁耦合傳遞到外部指示器。







轉子流量計的特征：

      -轉子流量計不需要外部動力或燃料，它僅使用流體的固有特性以及重力來測量流速。

      -轉子流量計也是一種相對簡單的裝置，可以用廉價的材料大量生產，從而可以廣泛使用。

      -由于流動通道的面積隨著浮子向上移動而增加，因此刻度尺近似為線性。

      -使用透明玻璃，其具有高度抗熱沖擊和化學作用的能力。

轉子流量計的缺點：

      -由于其使用重力，轉子流量計必須始終垂直定向并且正確向上，流體向上流動。

      -由于其依賴于流體或氣體移動浮子的能力，給定轉子流量計上的刻度僅對于給定溫度下的給定物質是準確的。重要的主要特性是流體的密度; 但是，粘度也可能很大。浮子的設計理想是對粘度不敏感; 但是，這很少得到制造商規格的驗證?？梢允褂冕槍Σ煌芏群驼扯鹊膯为?dú)的轉子流量計，或者可以使用相同轉子流量計上的多個刻度。

      -由于直接流量指示，與其他測量原理相比，分辨率相對較差。讀數不確定性在標尺底部附近變得更糟。浮動和視差的振蕩可能進一步增加測量的不確定性。

      -由于必須通過流動介質讀取浮子，因此一些流體可能會使讀數變得模糊。可能需要換能器來電子測量浮子的位置。

      -轉子流量計不易于通過機器讀取; 雖然可以使用驅動管外的從動件的磁浮子。

      -轉子流量計的尺寸通常不大于6英寸/ 150毫米，但旁路設計有時用于非常大的管道。
