使用電動執行機構優化柱塞升程
來源：上海自動化儀表有限公司作者：發表時間：2019-09-11 13:19:46【小中大】
當涉及氣動裝置時，電動執行機構使生產操作更加高效。我們被邀請到一個井場確定電動執行機構是否可以有效地用于傳統的柱塞設置。有爭議的領域完全依賴于氣動。他們使用供應氣體一次啟動多個閥門。不銹鋼管（通常為3/8）用于將氣體從調節器上游的洗滌器瓶中抽出。該氣體用于運行電動執行機構和電磁閥。電磁閥接收來自ABB箱和主板的信號，告訴它將供應氣體送到電動執行機構。下文中，我們重點研究使用電動執行機構優化柱塞升程。
電動執行機構本身是控制井流量的閥門。它不斷打開和關閉以停止或啟動柱塞循環。這種設置的問題在于它依靠穩定的干氣供應來運行氣動裝置。考慮到柱塞將液體帶到地面的事實，供應氣流總是有可能不如所需的那樣干燥。
運營商的問題：
當閥門的調節器從可能潮濕的氣流中流出時，操作員會遇到問題：
1.氣流中的冷凝物會導致閥門中的O形圈在活塞周圍膨脹，從而調節流量：
當發生這種情況時，活塞不再能夠沿其軸線移動，因此閥門不再起作用。操作員可以對O形圈進行打磨以暫時固定它，但這是一個創可貼解決方案，并沒有解決問題的根源。
2.濕氣流也會導致隔膜吹氣：
發生這種情況時，閥門無法保持壓力以保持關閉狀態。它無法正確調節執行器以使柱塞循環。操作員通過聽到氣體不斷從閥門排出來診斷這個問題。
電動執行機構在整個領域普遍存在。現場大約三分之一的井使用柱塞或間歇作為人工舉升的形式。通過利用電池電源代替氣動，電動執行機構（理論上）通過消除使用電磁閥來調節流量將具有明顯更少的操作問題。最終目標是讓操作員花更多時間優化柱塞循環，減少修復故障表面設備的時間。
電動執行機構如何工作？

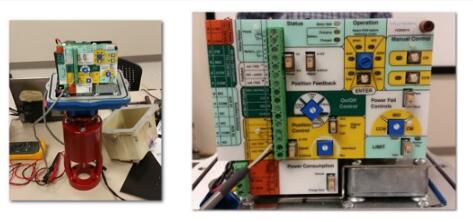

為了解決使用氣動裝置帶來的問題，操作試驗了R2L。它們在理論上聽起來很棒，但它們如何運作？下面的照片顯示了辦公室中的R2L，電動執行機構外殼關閉，因此您可以看到內部組件，包括卡、齒輪和備用電池。R2L使用與傳統氣動執行機構相同的閥體，并具有通用電源輸入（24/115 / 230AC和12 / 24DC）。它配備了可以手動覆蓋的備用電池。

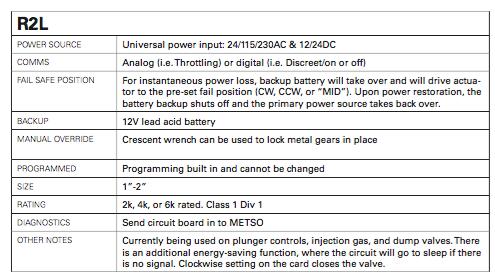

下表顯示了執行機構的關鍵特性：
一旦周期開始看起來很有希望，我們允許客戶測試R2L并購買選項。R2L在2月安裝時幾乎沒有打嗝。該公司在5月購買了該裝置！結果令人興奮，并展示了這些執行機構在未來更大規模實施方面的潛力。
電動執行機構的結果和益處：
R2L電動執行機構已被證明是成功的。與傳統氣動設備相比，使用電動執行機構有三個主要好處：
1.主要動機是提高效率。 這通過減少操作員必須花費時間來固定電磁閥和更換執行機構上的頂部工作來實現。
2.有顯著的成本節約機會。雖然電動執行機構比氣動設備更昂貴，但無需不斷購買更換套件或新螺線管，每年可節省約1200元。
3.電動執行機構的電池電壓始終保持在12.7和14伏之間。這允許更有效的操作和節能。電池在白天充電，晚上降至約12.7伏。
由于電動執行機構的附加效率、現場運行更可靠。雖然R2L不是最便宜的設備，但它在這個領域提供了極好的投資回報率。展望未來，公司將獲得可觀的收益。
