如果你在整個水力平衡系列中和我們?cè)谝黄?，你可能?huì)對自己說：“它真的必須那么復雜嗎？”幸運的是，它沒有。通過引入一個稱為壓力獨立控制閥或氣動調節閥的方便小工具，設計，安裝和平衡水力系統變得無比容易。這些閥門近二十年前首次進入市場，它已經徹底改變了水力平衡，現在在新設計的中央冷凍水系統中非常普遍。
      氣動調節閥通常被描述為一個中的兩個閥，一個二通閥和一個限流器。確實如此，但氣動調節閥門在雙向閥門組件上保持恒定的壓差，使其與傳統控制裝置的區別在于使用了二通閥和限流器。
氣動調節閥門如何工作：

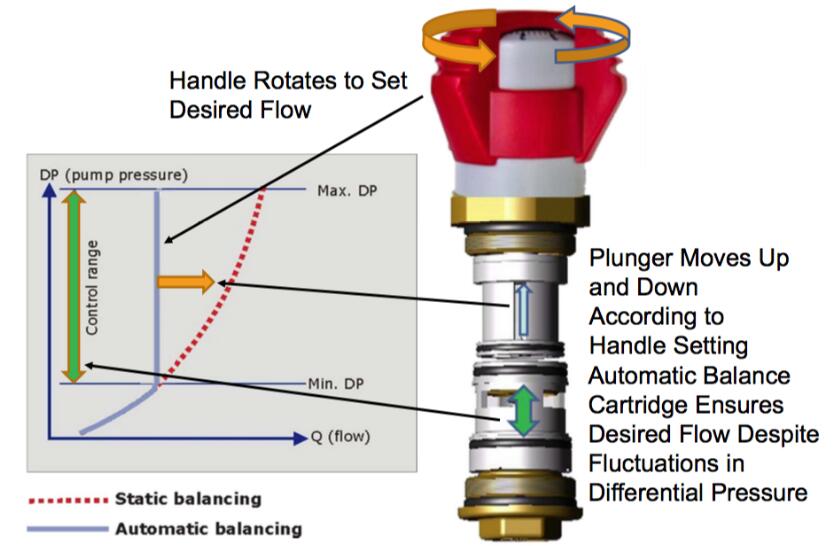

      氣動調節閥門采用彈簧式差壓調節器，可不斷調節和補償系統壓力的波動。這個內部元件通過向上或向下移動來響應壓力變化，以便在這些波動的情況下保持恒定的流量。氣動調節閥門不僅限制流量；它們將流量保持在特定范圍內。這消除了通過線圈的下溢和溢出，并確保更加一致的能量傳遞。


      氣動調節閥分為驅動閥門和手動閥門。手動氣動調節閥門有一個外部刻度盤，用GPM校準，允許用戶將閥門設置為所需的流量。這些手動氣動調節閥門僅根據管道尺寸和流量進行選擇，消除了與傳統雙向閥門進行真正精確平衡所需的艱苦的Cv計算。
      由于氣動調節閥門會自動調節，因此在進行冷水膨脹或翻新后，不需要重新調整它們，如傳統的雙向閥門。這是氣動調節閥門相對于傳統平衡系統的另一個主要優勢。
氣動調節閥門如何節省資金：
      技術總是帶來價格，當然氣動調節閥比雙向閥和流量限制器更昂貴。部分成本被管道勞動力的減少所抵消。但氣動調節閥門的真正價值在于它們有助于確保的終身系統效率。

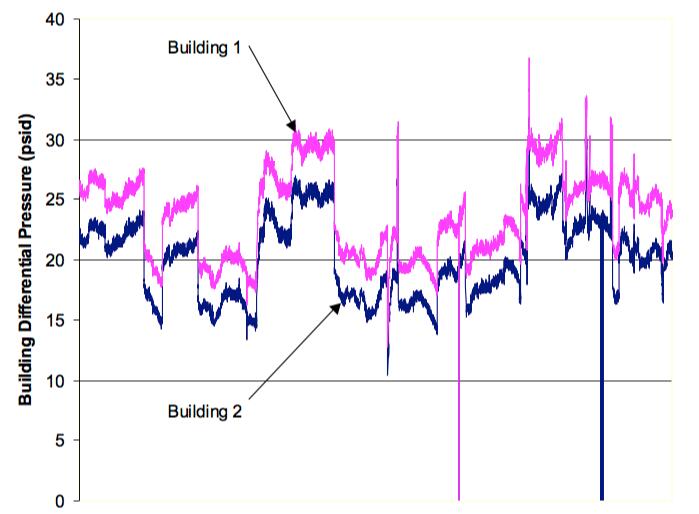

      要充分認識到這一事實，必須考慮典型冷凍水系統中出現的恒定壓力變化以及這些變化對能耗的影響程度；下圖顯示了在一周內記錄的實際冷凍水系統中的實時壓力波動。


      如您所見，典型冷凍水系統中的壓力不斷變化。這些變化是冷卻負荷變化，閥門開啟和關閉以滿足需求，以及泵速或運行等變化的結果。壓力的微小變化導致流量的不那么微小的變化，這轉化為顯著增加的能量消耗。由于流動能量方程，我們知道這個事實：
      Q（能量）= 500 x f x Delta T（F）
      Q =傳熱速率（Btu / hr。）
      f =流速（加侖每分鐘或加侖）
      Delta T =溫度變化（F）

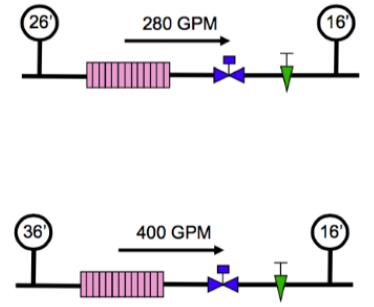

      因此，讓我們觀察當我們?cè)黾与p向控制閥上的壓差時會發生什么，其中線圈的最大流量為500GPM：


      如果我們將線圈上的入口壓力從26增加到36，如上例所示。我們會??自動將流量從280GPM增加到400GPM。請注意，這種變化只是系統中常見壓力波動的結果，而不是負載變化。閥門的位置沒有改變。因此，流量增加，線圈和雙向閥兩端的壓降也增加了。然而，Delta T已經下降。我們不會以400GPM轉移任何能量，而不是280 GPM。因此，即使在大型系統中每天發生的壓力變化很小，也會對系統效率產生重大影響。在傳統平衡系統中解決這種低效率的唯一方法是精心選擇系統中的每個閥門。如果您有一千個左右的閥門，這可能是一項艱巨的任務。此外，每次系統擴展或修改時都應該重復這項任務。氣動調節閥消除了所有這些問題，以及系統壓力不斷波動帶來的能量損失！
