ZPB-21氣動保位閥
產品說明： ZPB-21氣動保位閥是執行器附件之一，它與氣動薄膜執行機構或雙向作用的活塞式氣動執行機構配套使用。當氣源系統發生故障時能自動切斷氣動執行機構進氣和排氣的通道，使其
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
ZPB-21氣動保位閥是執行器附件之一，它與氣動薄膜執行機構或雙向作用的活塞式氣動執行機構配套使用。當氣源系統發生故障時能自動切斷氣動執行機構進氣和排氣的通道，使其保持在事故時的位置，確保位閥能自動恢復正常工作。所以氣動保位閥在重要的自動控制回路中作為安全保護儀表。
結構原理：
一、主要技術參數和性能
1.產品企業標準代號:Q/YXBM456
2.技術參數、性能指標
|
設定壓力調整范圍（MPa） |
0.14～0.7 |
|
通道壓力（MPa） |
0.02～0.7 |
|
靈敏度（MPa） |
0.010 |
|
環境溫度 |
-25～＋55℃ |
|
相對濕度 |
5%～95%； |
|
接管螺紋 |
RC1/4 |
|
重量（㎏） |
0.535（ZPB－11型） |
|
0.77（ZPB－21型） |

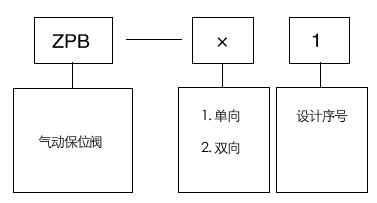

二、產品型號編制說明
三、外形尺寸、安裝方式

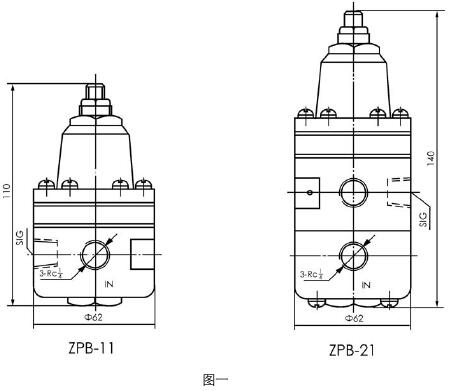

1.外形尺寸(見圖一，單位:mm)
ZPB一11型:F62x110(長寬x高)
ZPB一21型: F62 x 140（長寬x高）

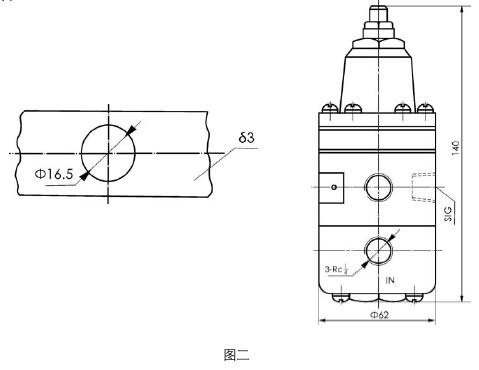

2.安裝方式
安裝時，用產品頂部M16螺母把保位閥緊夾在安裝板上，安裝板上開孔尺寸為0 16.5(見圖二)
圖示尺寸單位為mm。
