ZAZPC Ⅲ型電動單座調節閥
產品說明： 一、ZAZPC Ⅲ型電動單座調節閥 概述 Ⅲ型電動單座調節閥包括ZAZPC電動單座調節閥、ZAZNC電動雙座調節閥、ZAZSC電動角形調節閥、ZAZMC電動套筒調節閥(以上簡稱電動調節
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
一、ZAZPC Ⅲ型電動單座調節閥 概述

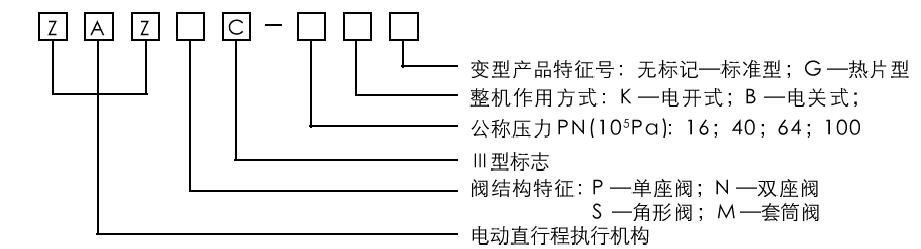

二、產品型號及其編制說明
|
|
