ZAZN II型電動雙座調節閥
產品說明： ZAZN II型電動雙座調節閥 概述： ZAZN II型電動雙座調節閥包括ZAZP電動單座閥、ZAZN電動雙座閥、ZAZS電動角形閥，ZAZM電動套筒閥（以上簡稱電動調節閥）。以單相交流220V電源
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
ZAZN II型電動雙座調節閥 概述：

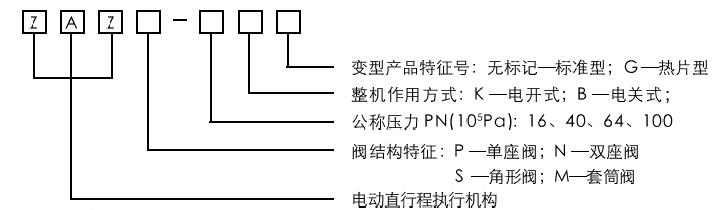

二、產品型號及其編制說明
|
|
標準型（常溫型） |
熱片型 |
|
電動雙座調節閥 |
ZAZN-16型；ZAZN-40型 |
|
|
ZAZN-64型 |
ZAZN-64G型 |
型號表示方法例：ZAZN-64KG型
表示：公稱壓力為6.4MPa的熱片型電動直通雙座調節閥
三、連接形式
|
連接形式 |
閥體公稱壓力PN(MPa) |
閥體材料 |
法蘭標準 |
|
法蘭式 |
1.6 |
鑄鐵 |
JB78-59PN1.6MPa |
|
4.0 |
鑄鋼、鑄不銹鋼 |
JB79-59PN4.0MPa |
|
|
6.4 |
JB79-59PN6.4MPa |
||
|
螺紋式 |
10 |
管螺紋G3/4 |
四、主要技術參數及其說明
本產品標準代號：Q/YXBM326
主要技術性能見表1
電動調節閥基本系列參數見表2
額定流量系數Kv值
Kv值是使用單位選用調節閥通徑的主要參數之一，它是指當閥門全開時，閥兩端壓差為0.1MPa，流體重度
表1
|
序號 |
技術性能名稱 |
技術性能指標 |
|
|
1 |
輸入信號 |
0~10mA.DC |
|
|
2 |
輸入電阻 |
200W（II） |
|
|
3 |
輸入通道 |
3個隔離通道 |
|
|
4 |
基本誤差 |
±5.0% |
|
|
5 |
回差 |
£3% |
|
|
6 |
死區 |
£5% |
|
|
7 |
額定流量系數誤差 |
£±10% 當C£6.3時為£85% |
|
|
8 |
固定流量特性誤差 |
£±10% 當C£6.3時為£85% |
|
|
9 |
泄漏量 |
雙座 套筒 |
10-3´閥的額定容量
|
|
|
單座 角形 |
10-4´閥的額定容量
|
|
|
10 |
電源電壓 |
220V±10%； |
|
|
11 |
使用環境 |
伺服放大器 |
環境溫度0~+45℃；相對濕度£85% |
|
|
電動調節閥 |
環境溫度-10~+55℃；相對濕度£95% |
|
表2
|
公稱通徑DN（mm） |
G3/4 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
額定流量系數Kv |
單閥座 |
0.08 |
1.2 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
/ |
/ |
|
|
0.12 |
||||||||||||||||
|
0.20 |
2.0 |
|||||||||||||||
|
0.32 |
3.2 |
|||||||||||||||
|
0.50 |
||||||||||||||||
|
0.80 |
5.0 |
|||||||||||||||
|
雙閥座 |
/ |
/ |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
||
|
套筒閥 |
Kv |
/ |
/ |
15 |
/ |
35 |
50 |
/ |
125 |
190 |
/ |
400 |
630 |
/ |
/ |
|
|
0.6Kv |
/ |
/ |
9 |
/ |
20 |
30 |
/ |
75 |
115 |
/ |
240 |
350 |
/ |
/ |
||
|
角形閥 |
|
1.6 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
/ |
/ |
||
|
2.5 |
||||||||||||||||
|
4.0 |
||||||||||||||||
|
6.3 |
||||||||||||||||
|
額定行程 |
10 |
16 |
25 |
40 |
60 |
100 |
||||||||||
|
配用電動執行機構型號 |
ZAZ-25 |
ZAZ-25或DKZ-310 |
DKZ-310 |
DKZ-310 |
DKZ-410 |
DKZ-510 |
DKZ-510 |
|||||||||
|
電動執行機構出軸推力N |
250 |
250或4000 |
4000 |
4000 |
6400 |
16000 |
16000 |
|||||||||
|
公稱壓力PN(MPａ) |
單座閥 |
10 |
1.6； 6.4 |
/ |
||||||||||||
|
雙座閥 |
/ |
1.6； 6.4 |
6.4 |
|||||||||||||
|
套筒閥 |
/ |
6.4 |
/ |
|||||||||||||
|
角形閥 |
/ |
6.4 |
-/ |
|||||||||||||
|
介質溫度范圍 |
PN1.6(MPａ) |
-20~+ |
||||||||||||||
|
PN6.4(MPａ) |
-40~+ |
|||||||||||||||
|
固有流量特性 |
直線 |
直線；等百分比 |
||||||||||||||
五、閥體材料、適用介質溫度范圍
|
閥體材料 |
材料牌號 |
公稱壓力（MPa） |
工作溫度 |
備注 |
|
|
常溫型 |
熱片型 |
||||
|
鑄鐵 |
HT20-40 |
1.6 |
-20~ |
/ |
工作壓力，介質溫度 與公稱壓力關系按JB 74-59規定選用 |
|
鑄鋼 |
ZG25B |
6.4 |
-40~ |
-40~ |
|
|
鑄不銹鋼 |
ZG1Cr18Ni9Ti |
6.4 |
-60~ |
-60~ |
|
六、主要零件及常用材料

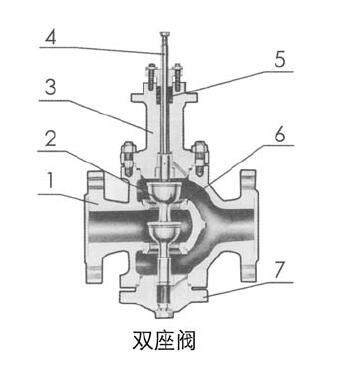

電動調節閥的主要零件及常用材料見下圖：
|
序號 |
零件名稱 |
材料 |
|
1 |
閥體 |
HT200 WCB ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti |
|
2 |
閥芯 |
1Cr18Ni9Ti |
|
3 |
上閥蓋 |
HT200 WCB ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti |
|
4 |
閥桿 |
1Cr18Ni9Ti |
|
5 |
填料 |
聚四氟乙烯 |
|
6 |
閥座 |
1Cr18Ni9Ti |
|
7 |
下閥蓋 |
HT200 WCB ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti |
|
8 |
纏繞式墊片 |
1Cr18Ni9Ti夾石棉 |
|
9 |
套筒 |
ZG1Cr18Ni9Ti |
