ZDL-21125電動調節閥
產品說明： ZDL-21125電動調節閥 概述 ZDL-21125電動調節閥由電動執行機構和我廠從美國Masoneilan公司引進的21000系列單座閥及41000系列套筒閥組成。電動執行機構可分別配用
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
ZDL-21125電動調節閥 概述
ZDL-21125電動調節閥由電動執行機構和我廠從美國Masoneilan公司引進的21000系列單座閥及41000系列套筒閥組成。電動執行機構可分別配用 從日本KOSO引進的3610L系列、從英國Rotork公司引進的ML系列、深圳萬訊自控有限公司與德國PS公司合資生產的PS系列等。
主要特點：
ZDL-21125電動調節閥采用頂端導向結構，能夠提供足夠的支持，確保閥芯穩定操作。該閥通用性好，可適用于各種流體的過程控制。
1、具有各種閥芯，包括快速更換閥芯，低容量閥芯、軟密封閥芯、低噪聲和抗氣蝕閥芯，使用面廣。
2、采用頂端導向結構，導向面積大，穩定性好。
3、泄漏量小。
4、閥芯、閥座的密封面可堆焊鎢鉻鈷硬質合金，提高調節閥的使用壽命

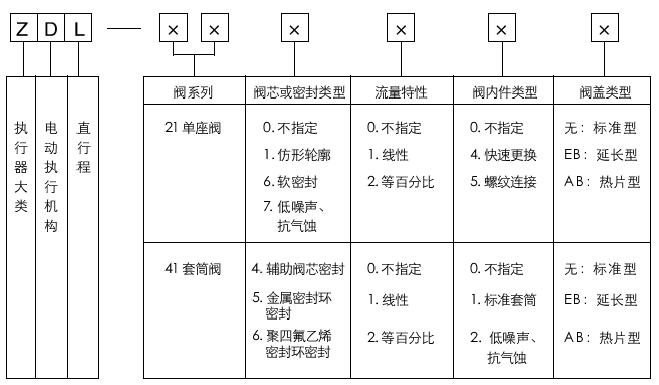

二、型號編制說明
三、主要技術性能指標
I.本產品企業標準代號:Q/YXBM772
2.規格（見表1）
▲ZDL-21125
表1
|
壓力等級 口徑 |
150 |
300 |
600 |
900 |
1500 |
2500 |
|
3/4 |
○ |
○ |
○ |
— |
— |
— |
|
11/2 |
○ |
○ |
○ |
○ |
○ |
○ |
|
2 |
○ |
○ |
○ |
○ |
○ |
○ |
|
3 |
○ |
○ |
○ |
○ |
○ |
○ |
|
4 |
○ |
○ |
○ |
○ |
○ |
○ |
|
6 |
○ |
○ |
○ |
○ |
○ |
○ |
3.連接形式（見表2）
●套焊 △螺紋連接 □法蘭 ■對焊
注:法蘭連接標準按ANSI B16.5-1981 ;套焊、螺紋連接標準按ANSI B16.11-1980;對焊連接標準按ANSI B16.25-1979。
▲ZDL-21125
表2
|
口徑（英寸） |
壓力等級ANSI Class |
||||
|
150 |
300 |
600 |
900/1500 |
2500 |
|
|
3/4 |
□● |
□● |
□△● |
— |
— |
|
11/2 |
□● |
□● |
□△● |
□● |
□● |
|
2 |
□● |
□● |
□△● |
□● |
● |
|
3 |
□■ |
□■ |
□■ |
□■ |
■ |
|
4 |
□■ |
□■ |
□■ |
□■ |
■ |
|
6 |
□■ |
□■ |
□■ |
□■ |
■ |
4.固有流量特性

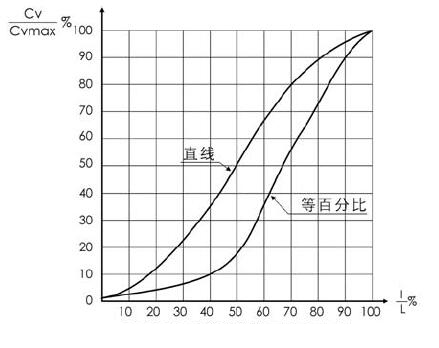

仿形輪廓閥芯、軟密封閥芯有二種固有流量特性：直線和等百分比特性，特性曲線見圖一。低噪聲、抗氣蝕閥芯只有直線特性。
固有可調比R 50:1
5.電動執行機構主要技術參數（見表3）
|
項目 |
配用電動執行機構型號 |
||
|
3610L 系列 |
ML 系列 |
PS系列 |
|
|
輸入信號 |
4～20mA 1～5V |
4～20mA ； 24VDC 脈沖 1～5VDC DCS控制信號 |
4～20mA 2～10V |
|
位移速度（mm/s） |
1.7（361LSB-50） 2.0（361SC-99） |
0.9（7ML） 1.2（11ML） 4.5（16ML） |
1.0（PSL204、PSL208、PSL320） |
|
電源電壓 |
220V 50Hz |
380V 50/60Hz |
220v 50Hz |
|
環境溫度（℃） |
-10～60 |
-30～70 |
-20～60（低于-20時裝加熱電阻） |
|
外殼防護等級 |
IP55 |
IP68 |
IP55 |
|
防爆形式 |
普通型 |
普通型 防爆型 |
普通型 |
6.主要零件材料

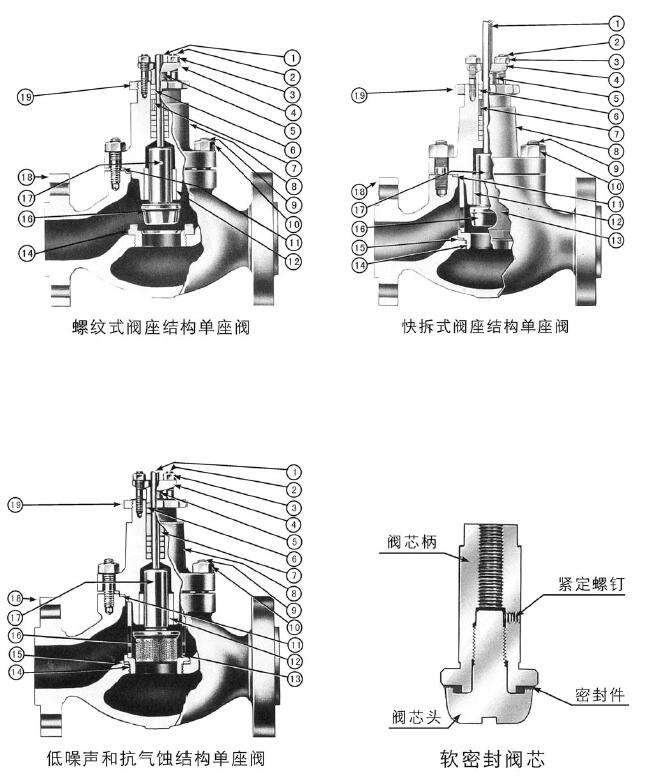

▲ZDL-21125主要零件材料（見圖三、表4）
表4
|
序號 |
零件名稱 |
材料 |
|
|
1 |
閥桿 |
SUS304、SUS31 6、SUS630、NCF750 |
|
|
6 |
填料 |
P45190"M,P"316和P"6610組合使用 |
|
|
8 |
閥蓋 |
ASTM A105, ASTM A182 F11、SUS304, SUS316 |
|
|
12 |
導套 |
9Cr18, Stellite No.6 |
|
|
13 |
套筒（快拆式閥內件用） |
ANSI Class 150-1500 |
SUS304、SUS316, SUS630 |
|
ANSI Class 2500 |
SUS304, SUS316, SUS630, SUS304鍍鉻、SUS316鍍鉻、SUS630鍍鉻、SUS304氮化、SUS316氮化、SUS304或SUS316堆焊Stellite No.6 |
||
|
14 |
閥座 |
SUS403、SUS304, SUS316, SUS304或SUS316密封面堆焊Stellite No.6 |
|
|
16 |
閥芯 |
SUS403, SUS304, SUS316, SUS304或SUS316密封面堆焊Stellite No.6, SUS304或SUS316輪廓堆焊Stellite No.6, SUS304或SUS316嵌四氟乙烯 |
|
|
18 |
閥體 |
SCPH2、WCB、SCPH21、WC6、SCS 13A、C F8、SCS 14A、CF8M |
|
注:也可用國內同類材料。
圖三
