ZDL-41000電動調節閥
產品說明：ZDL-41000電動調節閥 概述： 我們上海自動化儀表七廠的ZDL-41000電動調節閥由ZDL-21000系列電動單座調節閥和ZDL-41000系列電動套筒調節閥二個系列。電動調節閥由電動執行
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
ZDL-41000電動調節閥 概述：

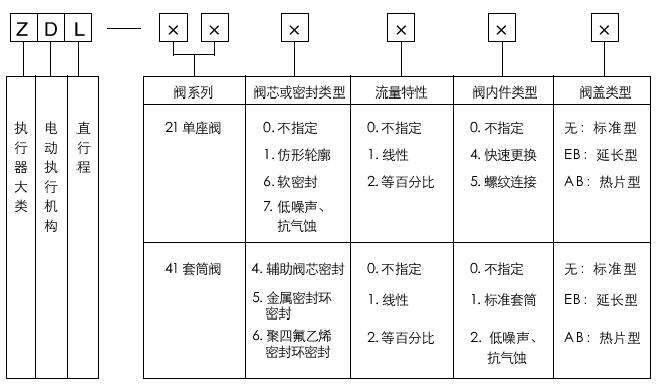

三、主要技術性能指標
I.本產品企業標準代號:Q/YXBM772
2.規格（見表1）
▲ZDL-41000
表1
|
壓力等級 口徑 |
150 |
300 |
600 |
900 |
1500 |
2500 |
|
11/2 |
○ |
○ |
○ |
— |
— |
— |
|
2 |
○ |
○ |
○ |
○ |
○ |
○ |
|
3 |
○ |
○ |
○ |
○ |
○ |
○ |
|
4 |
○ |
○ |
○ |
○ |
○ |
○ |
|
6×3 |
○ |
○ |
— |
— |
— |
— |
|
6 |
○ |
○ |
○ |
○ |
○ |
○ |
|
8×4 |
○ |
○ |
— |
— |
— |
— |
|
8 |
○ |
○ |
○ |
○ |
○ |
— |
|
10×6 |
○ |
○ |
— |
— |
— |
— |
注: (1) 6x3表示6"閥體內裝入3"閥內件，其余類推。
3.連接形式（見表2）
●套焊 △螺紋連接 □法蘭 ■對焊
注:法蘭連接標準按ANSI B16.5-1981 ;套焊、螺紋連接標準按ANSI B16.11-1980;對焊連接標準按ANSI B16.25-1979。
表2
|
口徑（英寸） |
壓力等級ANSI Class |
||||
|
150 |
300 |
600 |
900/1500 |
2500 |
|
|
11/2 |
□● |
□● |
□△● |
— |
— |
|
2 |
□● |
□● |
□△● |
□● |
□● |
|
3 |
□■ |
□■ |
□■ |
□■ |
□■ |
|
4 |
□■ |
□■ |
□■ |
□■ |
□■ |
|
6×3 |
□■ |
□■ |
— |
— |
— |
|
6 |
□■ |
□■ |
□■ |
□■ |
■ |
|
8×4 |
□■ |
□■ |
— |
— |
— |
|
8 |
□■ |
□■ |
□■ |
□■ |
— |
|
10×6 |
□■ |
□■ |
— |
— |
— |
4.固有流量特性
▲ZDL-41000

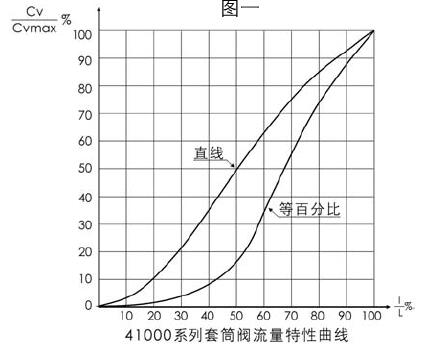

標準閥內件有二種固有流量特性:直線和等百分比特性，特性曲線見圖二。
低噪聲、抗氣蝕閥內件只有直線特性。
固有可調節比R:
100: 1(標準閥內件);
50: 1(低噪聲、抗氣蝕閥內件)
5.電動執行機構主要技術參數（見表3）
|
項目 |
配用電動執行機構型號 |
||
|
3610L 系列 |
ML 系列 |
PS系列 |
|
|
輸入信號 |
4～20mA 1～5V |
4～20mA ； 24VDC 脈沖 1～5VDC DCS控制信號 |
4～20mA 2～10V |
|
位移速度（mm/s） |
1.7（361LSB-50） 2.0（361SC-99） |
0.9（7ML） 1.2（11ML） 4.5（16ML） |
1.0（PSL204、PSL208、PSL320） |
|
電源電壓 |
220V 50Hz |
380V 50/60Hz |
220v 50Hz |
|
環境溫度（℃） |
-10～60 |
-30～70 |
-20～60（低于-20時裝加熱電阻） |
|
外殼防護等級 |
IP55 |
IP68 |
IP55 |
|
防爆形式 |
普通型 |
普通型 防爆型 |
普通型 |
6.主要零件材料

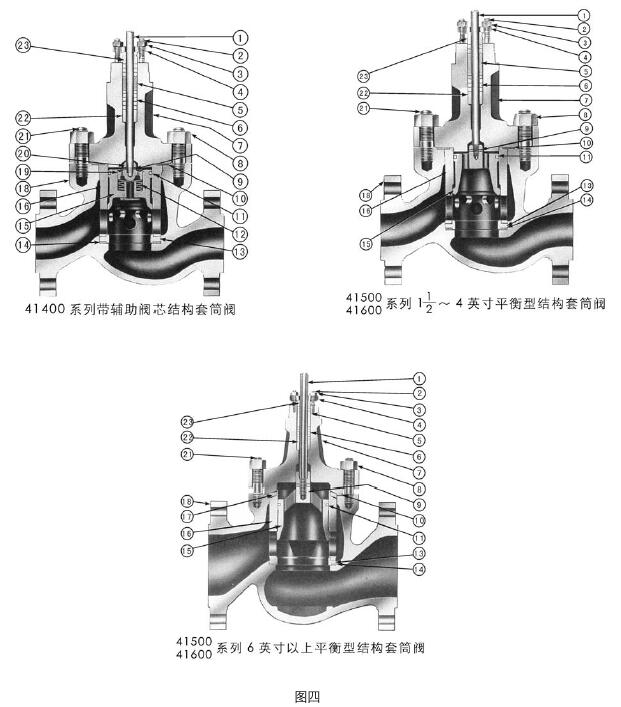

▲ZDL-41000主要零件材料（見圖四、表4）
表4
|
序號 |
零件名稱 |
材料 |
|
1 |
閥桿 |
SUS304、SUS31 6、SUS630、NCF750 |
|
6 |
填料 |
P45190"M,P"316和P"6610組合使用 |
|
7 |
閥蓋 |
ASTM A105, ASTM A182 F11、SUS304, SUS316 |
|
13 |
閥座 |
SUS403、SUS304, SUS316, SUS304或SUS316密封面堆焊Stellite No.6 |
|
15 |
閥座 |
SUS403、SUS304, SUS316, SUS304堆焊Stellite No.6、SUS316堆焊Stellite No.6、SUS403堆焊Stellite No.6 |
|
16 |
套筒 |
SUS304鍍鉻, SUS316鍍鉻, SUS304氮化、SUS304堆焊Stellite No.6、SUS316堆焊Stellite No.6 |
|
18 |
閥體 |
SCPH2、WCB、SCPH21、WC6、SCS 13A、C F8、SCS 14A、CF8M |
|
22 |
導套 |
9Cr18, Stellite No.6（不銹鋼閥體用） |
注:也可用國內同類材料。
