GGD-330型測量控制器
產品說明：GGD-330型測量控制器是一個集稱量或測力顯示、四定值控制及模擬變送的多功能小型控制儀表。電路采用單片機和高效A/D轉換器
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
GGD-330型測量控制器概述：
GGD-330型測量控制器是一個集稱量或測力顯示、四定值控制及模擬變送的多功能小型控制儀表。電路采用單片機和高效A/D轉換器。智能化程度高，所有調校及設定均由前面板輕觸式鍵盤的操作來完成，調校及設定的結果可長期斷電保持，使用十分方便和可靠。適用于稱重或測力顯示、定值控制、傳感器信號變送等場合。
主要技術指標和特性
● 傳感器激勵電源：DC10V，150mA，最多可并聯使用四只內阻為350歐姆的傳感器。
● 傳感器輸入信號范圍：0-30mV（0-3mV/V）。
● 調零范圍：0-30mV。
● 最大可顯示分度數：65000字。
● 最大可顯示靈敏度：2000字/mV。
● 測量非線性：0.01%FS。
● 采樣速度：75次/秒。
● 模擬變送輸出信號：4-20mA，外接負載最大500歐姆。
● 模擬變送輸出信號精度：0.03%。
● 定值控制開關輸出特性：繼電器常開開關輸出，AC125V，0.5A。
● 顯示器：五位LED數碼顯示，五位LED發光管狀態指示。
● 鍵盤：五個復合操作式輕觸鍵盤。
● 工作環境溫度：0~40℃
● 工作電源：AC220V，50Hz，5W
● 外形尺寸：96×96×120
● 開孔尺寸：91×91
GGD-330型測量控制器儀表的外觀結構和接線

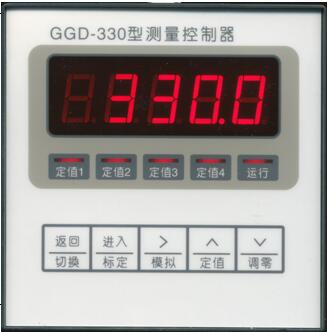

2．1儀表的前面板
2．2儀表的后面板
2．3接線端定義
1——4-20mA模擬輸出正端
2——4-20mA模擬輸出負端
3——4-20mA模擬輸出屏蔽端
4——傳感器輸入屏蔽端
5——10V傳感器激勵正端(紅)
6——10V傳感器激勵負端(白)
7——傳感器信號正端(黃)
8——傳感器信號負端(藍)
9——定值4繼電器開關輸出端AC220V工作電源
10——定值4繼電器開關輸出端AC220V工作電源
11——定值3繼電器開關輸出端
12——定值3繼電器開關輸出端
13——定值2繼電器開關輸出端
14——定值2繼電器開關輸出端
15——定值1繼電器開關輸出端
16——定值1繼電器開關輸出端
23——AC220V工作電源
24——AC220V工作電源
25——接地端
26——接地端
注：17一22端子無定義
安全警告：本儀表采用AC220V供電，機身小巧，接線端子緊湊，為保證人身和儀表的安全，切記應在確認斷電后，才能進行所有的接線操作，并在接線后，仔細檢查220V是否接在23和24端子上，經確認后，方可通電。另外，儀表應遠離易燃物。
3 功能操作
3．1調零
在運行狀態（運行指示燈亮，以下同）下，同時按下【切換】和【調零】鍵，儀表即刻完成調零并顯示零。調零可在稱量范圍內根據需要任意進行，不受限制。
3．2標定
標定是在儀表顯示值與實際負載不相吻合、超出允許的誤差時而進行的一種精度校準操作。如果用戶在定購儀表的同時定購稱重傳感器，那么產品一般在供貨前已經經過標定，用戶在早期的使用中不再需要進行此項操作了。需指出的是：標定并非是滿量程設置，本儀表沒有量程上限限制。
標定操作之前先正確調零，然后在傳感器上加載標準負載（砝碼），加載的標準負載應盡量接近實際的最大量程，以提高標定的精度。然后在運行狀態下，同時按下【切換】和【標定】鍵并維持數十秒后（是為防止不當?shù)牟僮鳎?，直到【運行】指示燈熄滅，儀表的萬位顯示閃爍，此時可進行標定數據（加載重量的標準值）的設定。
數據的設定方法如下：
① 按動【＞】鍵移動欲調整的顯示位，移動的方向向右并循環，被選中的顯示位會以閃爍方式顯示。
② 按動【∧】鍵，使閃爍顯示位的數值增大。
③ 按動【∨】鍵，使閃爍顯示位的數值減小。
當面板上的顯示數被調整到要求的標定值后（不包括小數點），按【進入】鍵確認，此時儀表在千位數上出現一個小數點，用【＞】鍵可使小數點分別出現在百位、十位和個位上，到達所需位置時，按【進入】鍵確認?！具\行】指示燈點亮，標定操作結束。
3．3定值設定
在需要使用定值輸出時，可通過鍵盤操作對儀表的四個定值進行設定。
在運行狀態下，同時按下【切換】和【定值】鍵，【運行】指示燈熄滅，【定值1】指示燈點亮，此時可對定值1進行數值設定。設定方法如下：
① 按動【＞】鍵移動欲調整的顯示位，移動的方向向右并循環，被選中的顯示位會以閃爍方式顯示。
② 按動【∧】鍵，使閃爍顯示位的數值增大。
③ 按動【∨】鍵，使閃爍顯示位的數值減小。
當面板上的顯示數被調整到要求的定值后，按【進入】鍵確認，定值1設定完成?！径ㄖ?】指示燈點亮，用和定值1數值設定相同的方法進行定值2數值的設定，直至四個定值全部設定完畢。儀表在定值設定時，是以循環方式進行的，即定值4設定完后，又會返回到定值1的設定操作，此時用戶可以繼續用【進入】鍵檢查各定值的設定值，當然也可以重新修改設定值，并在任意時候，按【返回】鍵，【運行】指示燈點亮，定值設定結束。
建議：若不使用定值或沒有用足四個定值時，可對全部或剩余的定值，設定到量程的上限以上，以避免不必要的繼電器開關頻繁動作。
